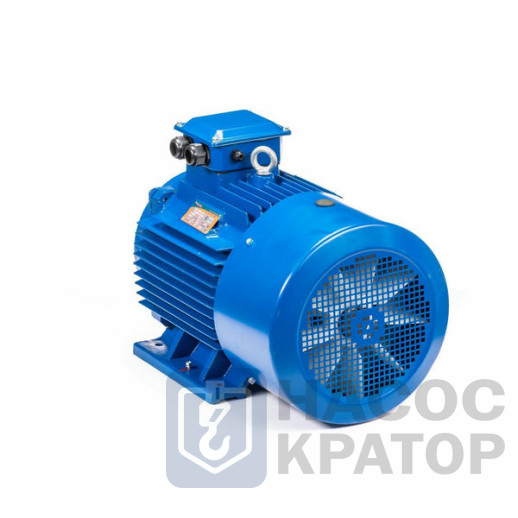

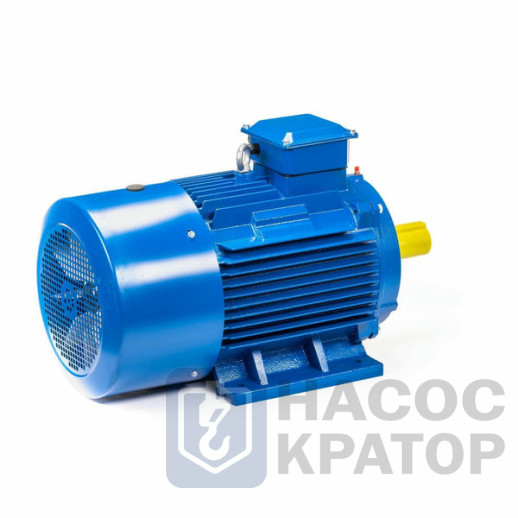

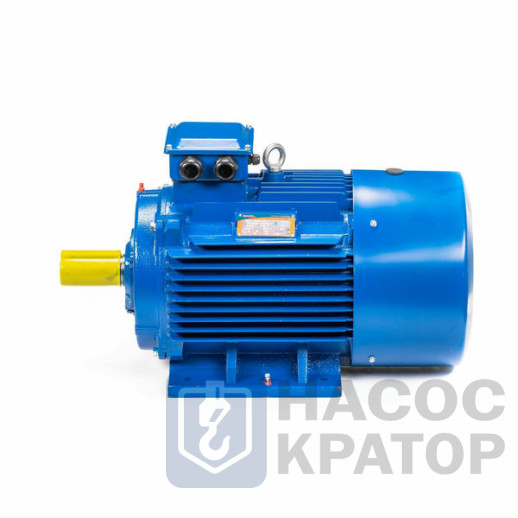

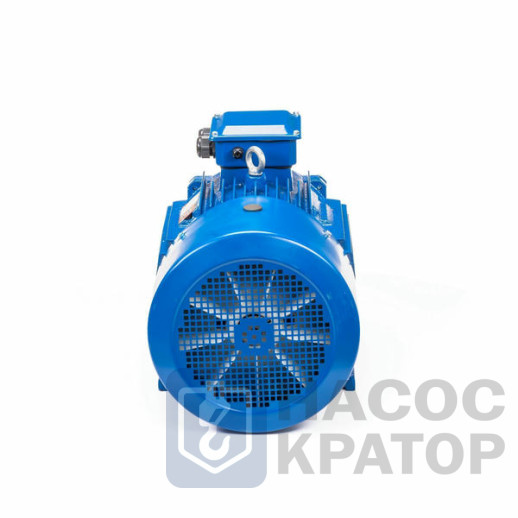

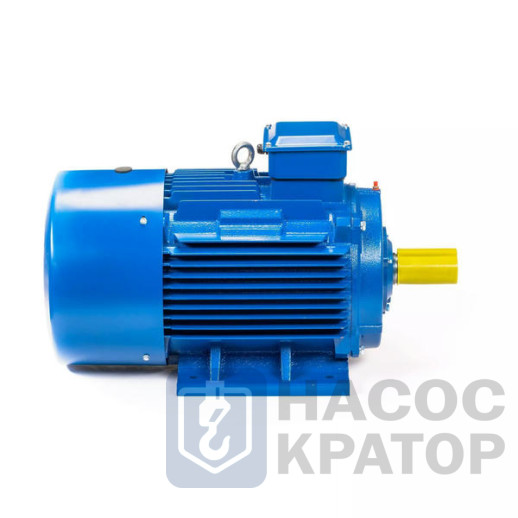

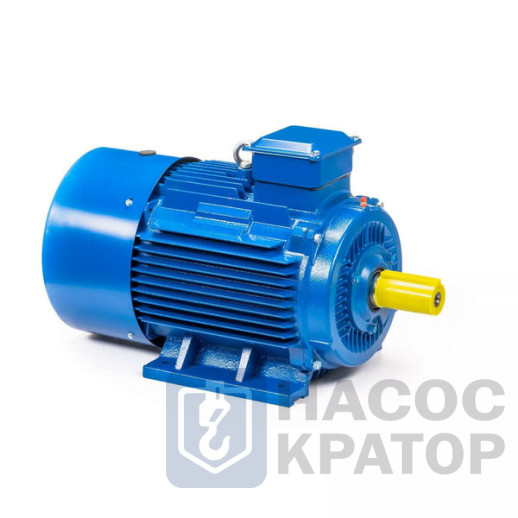

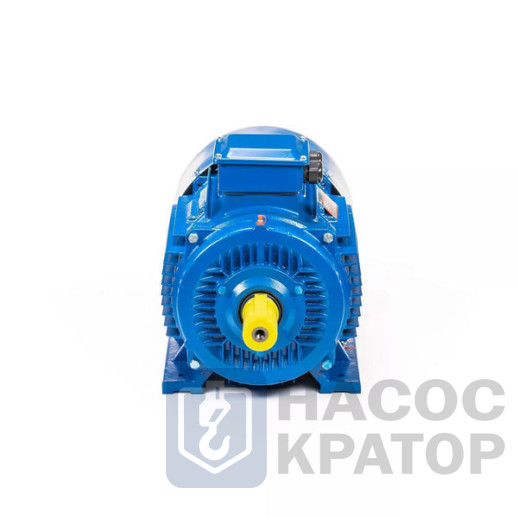

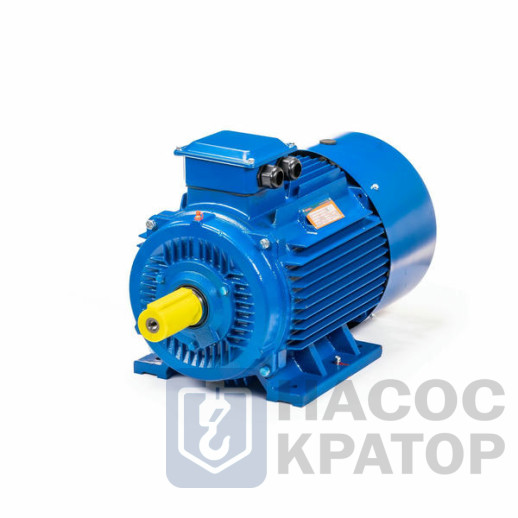

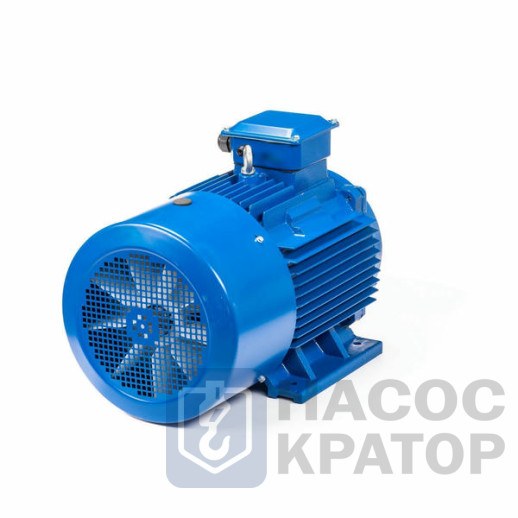

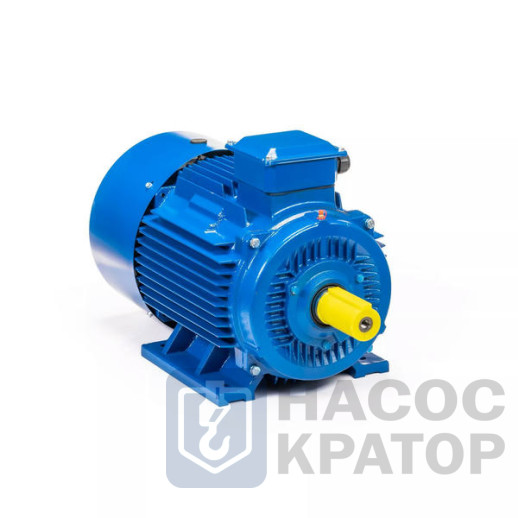

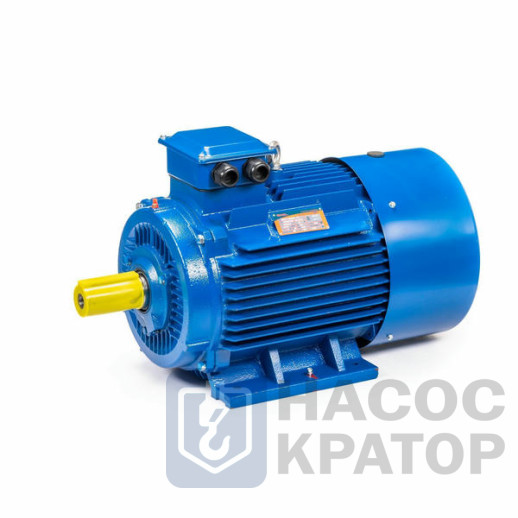

Электродвигатель 5АИ 250 S4 76/1500 IM1001

Техническое описание электродвигателя 5АИ 250 S4 76/1500 IM1001

1. Общие сведения

• Тип двигателя: Трехфазный асинхронный двигатель с короткозамкнутым ротором.
• Серия: 5АИ (Современная серия, соответствующая международным стандартам IEC и российским ГОСТ, характеризующаяся повышенной энергоэффективностью).
• Габарит: 250 (мм, высота оси вращения).
• Монтажное исполнение: IM1001 (Горизонтальное исполнение, крепление на лапах).
• Режим работы: S1 (Продолжительный режим работы, допускающий длительное включение при номинальной нагрузке).

2. Электрические параметры

• Номинальная мощность: 76 кВт.
• Номинальная частота вращения: 1500 об/мин (соответствует 4-полюсному исполнению при частоте сети 50 Гц).
• Номинальное напряжение: 380/660 В (возможность подключения к сетям 380 В по схеме “треугольник” или к сети 660 В по схеме “звезда”).
• Номинальная частота сети: 50 Гц.
• Номинальный ток статора: Указывается на заводской табличке двигателя, зависит от напряжения подключения.
• Коэффициент мощности (cos _): Типичное значение для данной мощности и числа полюсов составляет _ 0.87.
• Коэффициент полезного действия (КПД): Соответствует классу энергоэффективности IE3 (согласно IEC 60034-30-1). Типичное значение для данной модели превышает 94%.
• Кратность пускового тока (Iп/Iн): Отношение пускового тока к номинальному, обычно в диапазоне 6-7.
• Кратность максимального момента (Мmax/Мн): _ 2.0, обеспечивая достаточную перегрузочную способность.

3. Конструктивные особенности

• Корпус: Чугунный литой корпус, обеспечивающий высокую прочность, хорошую теплоотдачу и устойчивость к вибрации.
• Станина: Оснащена крепежными лапами для надежной горизонтальной установки.
• Вал: Цилиндрический вал со шпоночным пазом, стандартные размеры соответствуют ГОСТ.
• Подшипники: Применяются высококачественные радиальные шарикоподшипники закрытого типа с увеличенным ресурсом, рассчитанные на длительную эксплуатацию. Предусмотрены масленки для пополнения смазки.
• Система охлаждения: IC 411 – принудительное воздушное охлаждение. Осевой вентилятор, расположенный на валу двигателя и закрытый защитным кожухом, обеспечивает эффективный теплоотвод.
• Обмотки статора: Выполнены из медной проволоки с изоляцией класса F (допустимый нагрев до 155°C), что гарантирует надежную работу в условиях повышенных температур и нагрузок.
• Клеммная коробка: Расположена сверху корпуса (для IM1001), обеспечивает удобный доступ для подключения силовых кабелей. Имеет степень защиты IP55.
• Защита от перегрева: Возможность установки термодатчиков (PTC или Pt100) в обмотки статора для контроля температуры и защиты двигателя от перегрева (опционально).

4. Эксплуатационные характеристики

• Вибрация: Соответствует нормам ГОСТ 12.1.012.
• Уровень шума: В пределах допустимых санитарных норм.
• Допустимая температура окружающей среды: От -40°С до +40°С (для стандартного исполнения).
• Допустимая высота над уровнем моря: До 1000 м (без снижения номинальных характеристик).
• Назначенный срок службы: Не менее 20 лет при соблюдении условий эксплуатации.

5. Области применения

Электродвигатель 5АИ 250 S4 76/1500 IM1001 идеально подходит для привода:

• Мощных насосов, работающих на средних скоростях.
• Вентиляторов, обеспечивающих интенсивный воздухообмен.
• Компрессоров.
• Приводов станков (токарные, фрезерные, шлифовальные).
• Транспортировочного оборудования (конвейеры, элеваторы).
• Оборудования для строительной и горнодобывающей промышленности.
• Других промышленных механизмов, требующих высокую мощность и среднюю скорость вращения.

6. Преимущества

• Высокая мощность и производительность: 76 кВт обеспечивает привод для самых требовательных задач.
• Надежность и долговечность: Прочная конструкция, качественные материалы и изоляция класса F.
• Энергоэффективность (IE3): Снижает эксплуатационные расходы.
• Универсальность применения: Подходит для широкого спектра промышленного оборудования.
• Удобство монтажа: Стандартное исполнение IM1001 (горизонтальное на лапах).
• Защита от внешних воздействий (IP55): Обеспечивает работу в сложных условиях.

7. Нормативная документация

• ГОСТ 183-74, ГОСТ Р 51689-2000.
• IEC 60034-1, IEC 60034-30-1.

8. Гарантия

Гарантийный срок 12 — 24 месяца.
