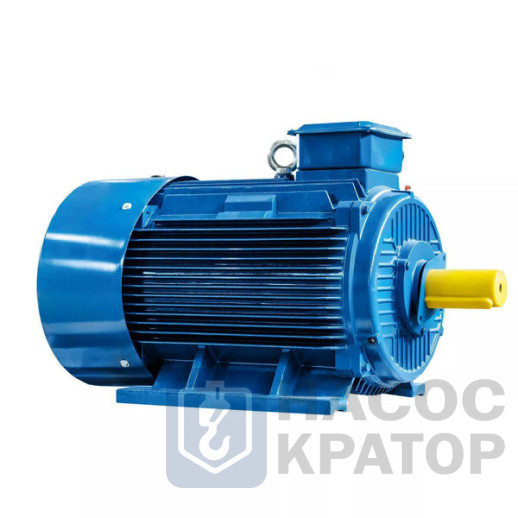

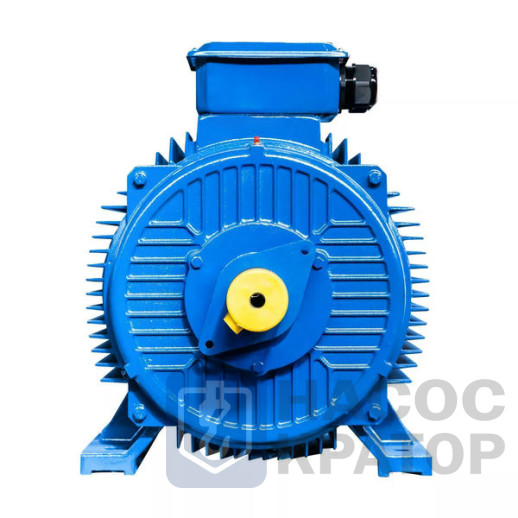

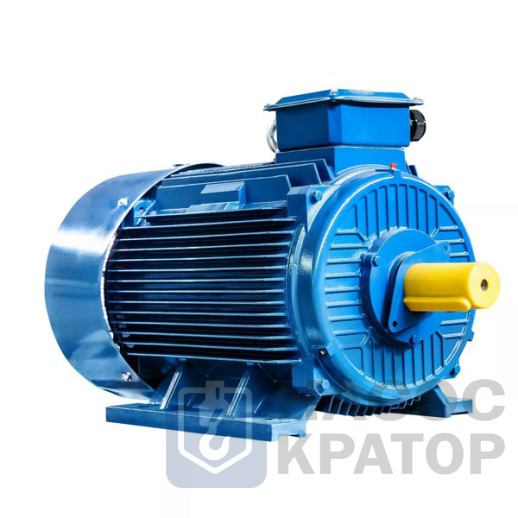

Электродвигатель 5АИ 280 М2 132/3000 IM1001

Общие сведения

• Тип двигателя: Трехфазный асинхронный с короткозамкнутым ротором.
• Серия: 5АИ (Современная серия асинхронных двигателей, отвечающая требованиям стандартов по энергоэффективности и надежности).
• Габарит: 280 (Определяет высоту оси вращения двигателя, стандартизовано по ГОСТ 13216).
• Монтажное исполнение: IM1001 (Горизонтальное расположение, крепление на лапах).
• Режим работы: S1 (Продолжительный режим работы с постоянной нагрузкой).

Электрические параметры

• Номинальная мощность: 132 кВт.
• Номинальная частота вращения: 3000 об/мин (синхронная частота вращения для 2-полюсного двигателя).
• Номинальное напряжение: 380/660 В (Возможность подключения к сетям с разным напряжением, соединение обмоток — треугольник/звезда).
• Номинальная частота сети: 50 Гц.
• Номинальный ток статора: Зависит от напряжения подключения, указывается на заводской табличке двигателя.
• Коэффициент мощности (cos _): Типичное значение для данной мощности и числа полюсов составляет _ 0.88.
• КПД (_): Соответствует классу энергоэффективности IE3 и выше. Конкретное значение указывается на заводской табличке и обычно превышает 95%.
• Пусковой ток (Iп/Iн): Отношение пускового тока к номинальному, характеризует сложность пуска двигателя, типичное значение 6-8.
• Кратность максимального момента (Мmax/Мн): Отношение максимального момента к номинальному, определяет перегрузочную способность двигателя, обычно >2.0.

Конструктивные особенности

• Корпус: Чугунный литой корпус, обеспечивающий высокую механическую прочность, виброустойчивость и эффективный отвод тепла.
• Материал обмоток статора: Медная проволока с термостойкой изоляцией класса F или H.
• Система охлаждения: IC 411 — принудительная воздушная вентиляция с внешним вентилятором, обеспечивающая эффективный отвод тепла от обмоток статора.
• Подшипники: Применяются радиальные шарикоподшипники с высокой грузоподъемностью и увеличенным сроком службы. Предусмотрены масленки для пополнения смазки в процессе эксплуатации.
• Клеммная коробка: Расположена сверху корпуса, обеспечивает удобство подключения силовых кабелей. Имеет степень защиты, соответствующую общему исполнению двигателя (IP55 или выше).
• Степень защиты: IP55 (Защита от проникновения пыли и струй воды, что позволяет использовать двигатель в условиях повышенной влажности и запыленности).
• Датчики температуры: Возможность установки терморезисторов (PTC или Pt100) для контроля температуры обмоток и защиты от перегрева (опционально).

Эксплуатационные характеристики

• Вибрация: Уровень вибрации соответствует нормам ГОСТ 12.1.012.
• Уровень шума: Соответствует требованиям санитарных норм.
• Допустимая температура окружающей среды: От -40°С до +40°С (для стандартного исполнения).
• Допустимая высота над уровнем моря: До 1000 м (без снижения номинальных характеристик).
• Назначенный срок службы: Не менее 25 лет при соблюдении условий эксплуатации.

Области применения

Электродвигатель 5АИ 280 М2 132/3000 IM1001 используется в качестве привода:

• Центробежных насосов для перекачивания больших объемов жидкости.
• Осевых и радиальных вентиляторов в системах вентиляции и кондиционирования.
• Дымососов.
• Компрессоров различного типа.
• Транспортировочных механизмов (конвейеры, транспортеры).
• Металлорежущих станков.
• Измельчительного оборудования (дробилки, мельницы).
• Другого промышленного оборудования, требующего высокой мощности и надежности.

Преимущества

• Высокая мощность и производительность.
• Надежность и долговечность.
• Высокий КПД и энергоэффективность (соответствие классу IE3).
• Универсальность применения.
• Простота монтажа и обслуживания.
• Защита от пыли и влаги (IP55).
• Возможность работы в широком диапазоне температур.

Нормативная документация

• ГОСТ 183-74. Машины электрические вращающиеся. Общие технические условия.
• ГОСТ Р 51689-2000. Машины электрические вращающиеся. Двигатели асинхронные трехфазные. Общие технические условия.
• IEC 60034-1. Rotating electrical machines. Rating and performance.
• IEC 60034-30-1. Rotating electrical machines. Part 30-1: Efficiency classes (IE code).

Гарантия

Гарантийный срок эксплуатации указывается в паспорте двигателя и составляет, как правило, 12-24 месяца со дня ввода в эксплуатацию.
