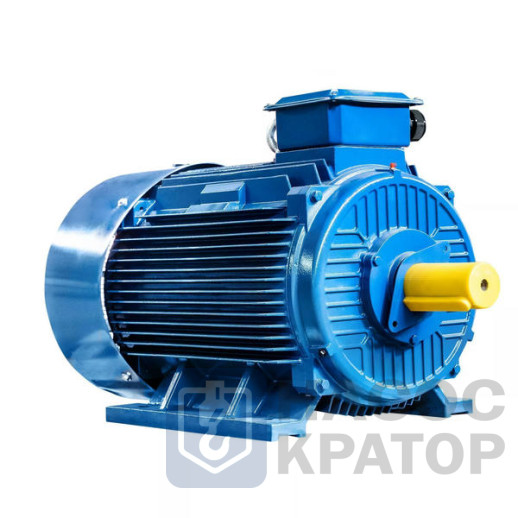

Электродвигатель 5АИ 280 М8 75/750 IM1001

Общие сведения

• Тип двигателя: Трехфазный асинхронный двигатель с короткозамкнутым ротором.
• Серия: 5АИ (соответствует стандартам IEC, повышенная энергоэффективность).
• Габарит: 280 (согласно ГОСТ 183).
• Монтажное исполнение: IM1001 (горизонтальное исполнение с лапами, вал направлен горизонтально).
• Режим работы: S1 (продолжительный режим работы).

Номинальные параметры

• Номинальная мощность: 75 кВт.
• Номинальная частота вращения: 750 об/мин (соответствует 8-полюсному исполнению при частоте сети 50 Гц).
• Номинальное напряжение: 380 В (подключение “треугольник”) / 660 В (подключение “звезда”).
• Номинальная частота сети: 50 Гц.
• Номинальный ток: Указывается в технической документации, зависит от напряжения подключения.
• Номинальный коэффициент мощности (cos _): Указывается в технической документации, обычно >0.85 для данной мощности.
• Номинальный КПД: Соответствует классу энергоэффективности IE3 (согласно IEC 60034-30-1). Типичное значение для данной мощности и габарита составляет более 93%.

Конструктивные особенности

• Корпус: Чугунный, литой, обеспечивающий высокую прочность, механическую жесткость и устойчивость к вибрациям. Имеет антикоррозийное покрытие.
• Станина: Оборудована крепежными лапами для горизонтальной установки.
• Вал: Цилиндрический вал с посадкой под шпонку (стандартные размеры согласно ГОСТ).
• Подшипники: Радиальные шарикоподшипники закрытого типа с долгим сроком службы, рассчитанные на высокие радиальные и осевые нагрузки. Смазка консистентная, с возможностью пополнения.
• Система охлаждения: IC 411 – принудительное охлаждение с помощью вентилятора, расположенного на валу двигателя и закрытого защитным кожухом.
• Обмотки статора: Медная обмотка с изоляцией класса F (допустимый нагрев до 155°C), обеспечивающей стойкость к перегреву и длительную работу при повышенных нагрузках.
• Клеммная коробка: Расположена сбоку (IM1001), обеспечивает удобный доступ для подключения. Возможны варианты с выводами сверху.
• Степень защиты: IP55 (защита от проникновения пыли и струй воды).

Эксплуатационные характеристики

• Пусковой момент: Высокий, обеспечивающий надежный пуск под нагрузкой.
• Максимальный (скользящий) момент: Достаточный для преодоления кратковременных перегрузок.
• Допустимая температура окружающей среды: От -40°C до +40°C (для стандартных условий).
• Допустимая высота над уровнем моря: До 1000 м (без снижения номинальных характеристик).

Области применения

Двигатель 5АИ 280 М8 75/750 IM1001 предназначен для привода механизмов, требующих высокий крутящий момент при пониженных оборотах, таких как:

• Насосы (центробежные, винтовые, шестеренчатые)
• Компрессоры (поршневые, винтовые)
• Вентиляторы и дымососы большой мощности
• Редукторы, приводящие в движение конвейеры, подъемники, смесители
• Металлообрабатывающие станки (токарные, фрезерные)
• Деревообрабатывающие станки
• Другое тяжелое промышленное оборудование.

Преимущества

• Высокая надежность и долговечность: Прочная конструкция, качественные материалы и класс изоляции H обеспечивают длительный срок службы.
• Энергоэффективность (IE3): Снижение эксплуатационных расходов благодаря оптимизированному потреблению электроэнергии.
• Высокий пусковой и номинальный крутящий момент: Обеспечивает уверенный старт и работу под нагрузкой.
• Устойчивость к условиям эксплуатации: Степень защиты IP55 и прочный чугунный корпус.
• Универсальность: Подходит для широкого спектра промышленных применений.
• Стандартное исполнение: IM1001 обеспечивает простоту монтажа и интеграции.

Сертификация

Двигатель соответствует требованиям:

• ГОСТ Р 51689 (Электрические машины серии 5АИ).
• IEC 60034 (стандарты на вращающиеся электрические машины).
• Возможно наличие сертификатов соответствия для конкретных отраслей или регионов.
