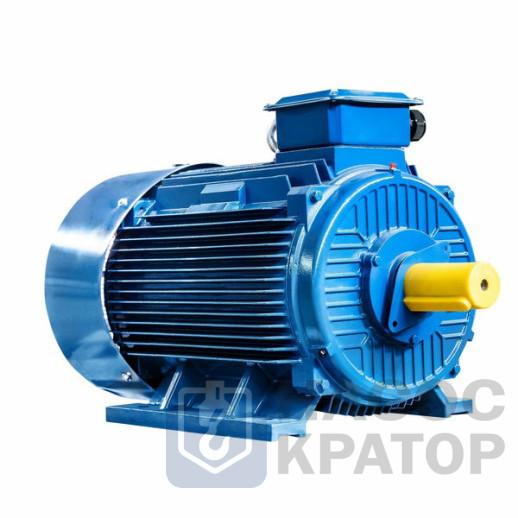

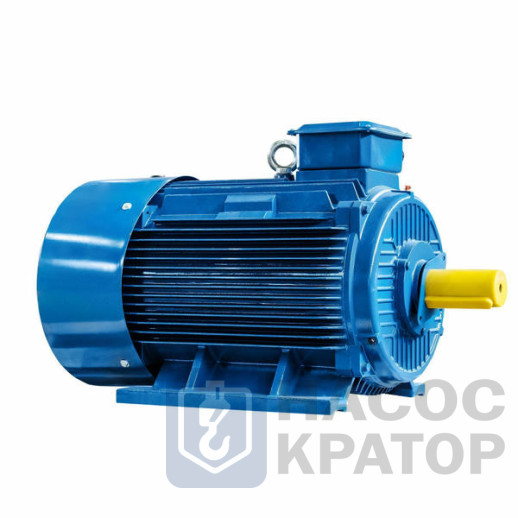

Электродвигатель 5АИ 280 S4 110/1500 IM1001

1. Общие сведения

• Тип двигателя: Трёхфазный асинхронный двигатель с короткозамкнутым ротором.
• Серия: 5АИ (Современная серия, соответствующая стандартам IEC и ГОСТ).
• Габарит: 280 (мм, высота оси вращения).
• Монтажное исполнение: IM 1001 (IM B3) — горизонтальное, на лапах, с расположением коробки выводов сверху.
• Режим работы: S1 (Продолжительный, с постоянной нагрузкой).

2. Электрические параметры

• Номинальная мощность: 110 кВт (150 л.с.).
• Номинальная частота вращения: 1500 об/мин (синхронная частота вращения для 4-полюсного двигателя при 50 Гц).
• Номинальное напряжение: 380/660 В (Возможность подключения к сети 380 В по схеме “треугольник” или к сети 660 В по схеме “звезда”).
• Номинальная частота сети: 50 Гц.
• Номинальный ток статора: Значение зависит от напряжения подключения, указывается на паспортной табличке двигателя.
• Коэффициент мощности (cos _): _ 0.88 (Индуктивный характер нагрузки).
• КПД (_): Соответствует классу энергоэффективности IE3 (High Efficiency), обычно превышает 94%.
• Кратность пускового тока (Iп/Iн): 6-8 (Типичное значение).
• Кратность максимального момента (Мmax/Мн): _ 2.2 (Обеспечивает устойчивость к перегрузкам).
• Степень защиты: IP55 (Защита от пыли и водяных струй).
• Класс изоляции: F (Максимальная допустимая температура нагрева обмоток 155°C).

3. Конструктивные особенности

• Корпус: Чугунный, литой, с ребрами охлаждения для эффективного отвода тепла.
• Станина: Жесткая, с крепежными лапами, расположенными в нижней части.
• Ротор: Литой алюминиевый или медный, сбалансированный для снижения вибраций.
• Вал: Стальной, цилиндрический, с шпоночным пазом (размеры по ГОСТ).
• Подшипники: Закрытого типа, радиальные шарикоподшипники с пластичной смазкой, рассчитанные на длительный срок службы. Предусмотрена возможность пополнения смазки (масленки).
• Система охлаждения: IC 411 — принудительная воздушная вентиляция (Internal Cooling) с осевым вентилятором, расположенным на валу двигателя и закрытым кожухом.
• Клеммная коробка: Расположена сверху корпуса, имеет степень защиты IP55, обеспечивает удобство подключения силовых кабелей. Предусмотрены кабельные вводы.
• Защита от перегрева: Термисторы (PTC или Pt100) для контроля температуры обмоток статора (опционально).

4. Эксплуатационные характеристики

• Вибрация: Соответствует требованиям ГОСТ 12.1.012 (умеренная вибрация).
• Уровень шума: Соответствует установленным нормам для промышленного оборудования.
• Допустимая температура окружающей среды: -40°C … +40°C (Для стандартного исполнения).
• Допустимая влажность окружающей среды: До 95% (без конденсации).
• Допустимая высота над уровнем моря: До 1000 м (без снижения номинальных параметров).
• Срок службы: Не менее 20 лет (при соблюдении условий эксплуатации).

5. Области применения

• Привод насосов (центробежные, винтовые и др.).
• Привод вентиляторов (осевые, центробежные).
• Компрессорные установки (поршневые, винтовые).
• Редукторы и мотор-редукторы.
• Конвейеры и транспортеры.
• Металлообрабатывающие станки.
• Деревообрабатывающие станки.
• Дробильное и измельчительное оборудование.
• Буровые установки.
• И другие виды промышленного оборудования, требующего надежного привода со средней частотой вращения и высокой мощностью.

6. Преимущества

• Высокая надежность и долговечность
• Высокая энергоэффективность (IE3)
• Высокий пусковой момент
• Устойчивость к перегрузкам
• Защита от внешних воздействий (IP55)
• Универсальность применения
• Простота монтажа и обслуживания
• Возможность работы с частотными преобразователями

7. Нормативная документация

• ГОСТ 183-74 (Машины электрические вращающиеся. Общие технические условия)
• ГОСТ 2479-79 (Машины электрические вращающиеся. Условные обозначения способов выполнения)
• IEC 60034-1 (Rotating electrical machines. Part 1: Rating and performance)
• IEC 60034-30-1 (Rotating electrical machines. Part 30-1: Efficiency classes (IE code))
