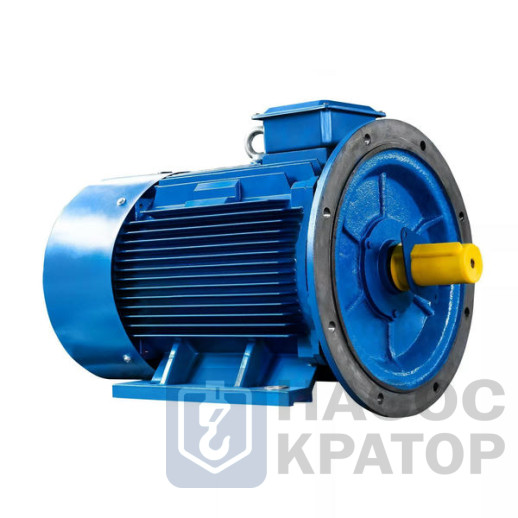

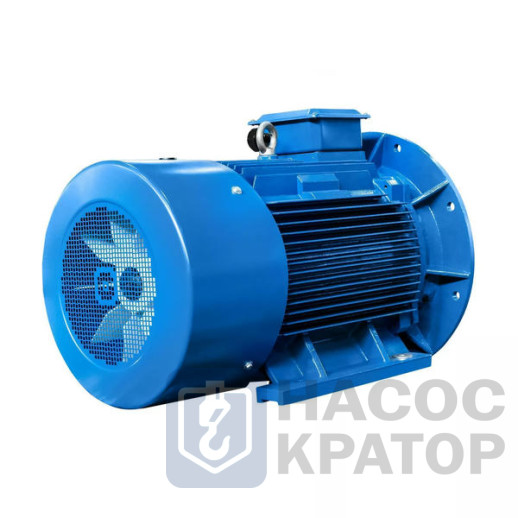

Электродвигатель 5АИ 280 S6 75/1000 IM2001

Техническое описание электродвигателя 5АИ 280 S6 75/1000 IM2001

1. Общие сведения

• Тип двигателя: Трехфазный асинхронный двигатель с короткозамкнутым ротором.
• Серия: 5АИ (Современная серия, соответствующая международным стандартам IEC, характеризующаяся повышенной энергоэффективностью).
• Габарит: 280 (мм, высота оси вращения).
• Монтажное исполнение: IM2001 (Фланцевое исполнение, с большим фланцем, горизонтальное расположение).
• Режим работы: S1 (Продолжительный режим работы).

2. Электрические параметры

• Номинальная мощность: 75 кВт.
• Номинальная частота вращения: 1000 об/мин (соответствует 6-полюсному исполнению при частоте сети 50 Гц).
• Номинальное напряжение: 380/660 В (возможность подключения “треугольник”/”звезда”).
• Номинальная частота сети: 50 Гц.
• Номинальный ток статора: Указывается на заводской табличке двигателя, зависит от напряжения подключения.
• Коэффициент мощности (cos _): Типичное значение для данной мощности и числа полюсов составляет _ 0.86.
• Коэффициент полезного действия (КПД): Соответствует классу энергоэффективности IE3 (согласно IEC 60034-30-1). Типичное значение для данной модели превышает 93%.
• Кратность пускового тока (Iп/Iн): Отношение пускового тока к номинальному, обычно в диапазоне 6-7.
• Кратность максимального момента (Мmax/Мн): _ 2.0, обеспечивая достаточную перегрузочную способность.

3. Конструктивные особенности

• Корпус: Чугунный литой корпус, обеспечивающий высокую прочность, хорошую теплоотдачу и устойчивость к вибрации.

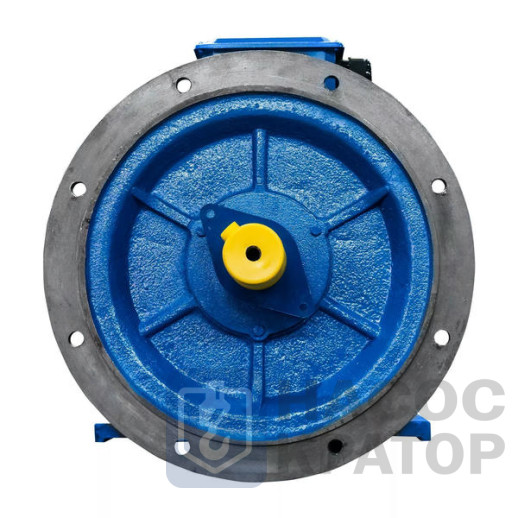

• Фланец: Большой фланец (обозначение “2” в IM2001) для надежного и компактного крепления двигателя к приводному механизму (например, насосу или редуктору).
• Вал: Цилиндрический вал со шпоночным пазом, стандартные размеры соответствуют ГОСТ.
• Подшипники: Применяются высококачественные радиальные шарикоподшипники закрытого типа с увеличенным ресурсом.
• Система охлаждения: IC 411 – принудительное воздушное охлаждение. Осевой вентилятор, расположенный на валу двигателя и закрытый защитным кожухом, обеспечивает эффективный теплоотвод.
• Обмотки статора: Выполнены из медной проволоки с изоляцией класса F (допустимый нагрев до 155°C), что гарантирует надежную работу в условиях повышенных температур и нагрузок.
• Клеммная коробка: Расположена сверху корпуса, обеспечивает удобный доступ для подключения силовых кабелей. Имеет степень защиты IP55.
• Защита от перегрева: Возможность установки термодатчиков (PTC или Pt100) в обмотки статора для контроля температуры и защиты двигателя от перегрева (опционально).

4. Эксплуатационные характеристики

• Вибрация: Соответствует нормам ГОСТ 12.1.012.
• Уровень шума: В пределах допустимых санитарных норм.
• Допустимая температура окружающей среды: От -40°С до +40°С (для стандартного исполнения).
• Допустимая высота над уровнем моря: До 1000 м (без снижения номинальных характеристик).
• Назначенный срок службы: Не менее 20 лет при соблюдении условий эксплуатации.

5. Области применения

Электродвигатель 5АИ 280 S6 75/1000 IM2001 идеально подходит для привода:

• Насосов с фланцевым соединением (например, центробежные насосы).
• Вентиляторов и дымососов, требующих фланцевое крепление.
• Редукторов, приводы которых монтируются на фланец.
• Станков и другого промышленного оборудования, где требуется компактное и надежное фланцевое соединение.
• Химической, нефтегазовой, металлургической промышленности.

6. Преимущества

• Высокая мощность и производительность: 75 кВт для сложных промышленных задач.
• Надежность и долговечность: Чугунный корпус, качественные компоненты, изоляция класса F.
• Энергоэффективность (IE3): Снижение эксплуатационных расходов.
• Удобство монтажа: Фланцевое исполнение IM2001 обеспечивает компактность и надежность крепления.
• Защита от внешних воздействий (IP55): Гарантирует работу в сложных условиях.
• Стабильная работа: Средняя частота вращения (1000 об/мин) обеспечивает хороший баланс между скоростью и крутящим моментом.

7. Нормативная документация

• ГОСТ 183-74, ГОСТ Р 51689-2000.
• IEC 60034-1, IEC 60034-30-1.
