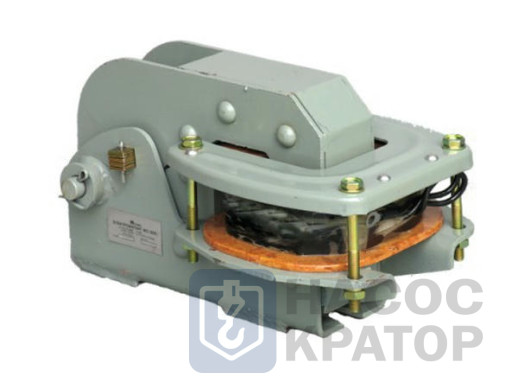

Тормозной электромагнит МО-200 380В служит для растормаживания колодочных тормозов ТКТ со шкивом 200 мм и подключается к однофазной сети 380 В частотой 50 Гц. Это средний типоразмер серии МО — развивает момент 40 Н·м (400 кг·см) в повторно-кратковременном режиме ПВ 40% и 20 Н·м в длительном режиме ПВ 100%.
Характеристики МО-200 380В:
- угол поворота якоря — 7,5°;
- момент массы якоря — 3,6 Н·м;
- потребляемая мощность — 450 Вт при ПВ 40% и 225 Вт при ПВ 100%;
- допустимая частота включений — до 150 вкл./час;
- масса — около 14 кг.
Магнит состоит из стального ярма с медной катушкой на напряжение 380 В и поворотного ферромагнитного якоря. Катушки на 220 В и 380 В имеют разное число витков и сечение провода, поэтому при заказе запчастей важно точно указывать рабочее напряжение. При обесточивании колодки тормоза под действием пружин автоматически замыкаются — оборудование надежно фиксируется.
Условия работы: исполнение У2, температура от −40 до +45 °C, режимы ПВ 40% и ПВ 100%, гарантированный момент при напряжении не ниже 0,85 номинального.
Купить электромагнит МО-200 380В с доставкой по России и странам ЕАЭС предлагает «Насос-Кратор»: оригинальная продукция, конкурентные цены, отгрузка в день заказа. В каталоге также представлены катушки МО-200 380В и тормоза ТКТ-200.
Номинальное напряжение, В | 380 |
Частота тока, Гц | 50 |
Потребляемая мощность, Вт | 450 (ПВ 40%) / 225 (ПВ 100%) |
Вес (кг) | 14 |
Диаметр тормозного шкива, мм | 200 |
Тип электромагнита | тормозной переменного тока с поворотным якорем |
Номинальный момент при ПВ 40%, Н·м | 40 |
Номинальный момент при ПВ 100%, Н·м | 20 |
Угол поворота якоря, град | 7,5 |
Режим работы | ПВ 40% и ПВ 100% |
