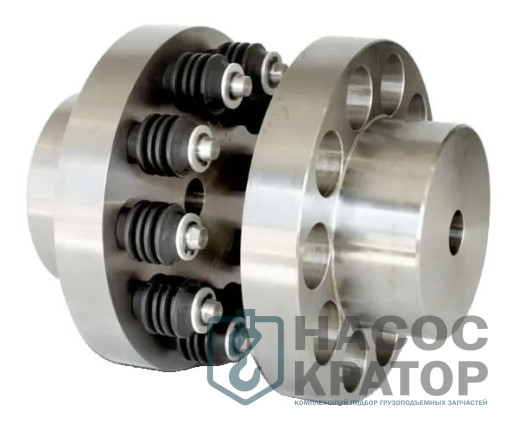

Муфта упругая втулочно-пальцевая МУВП-1 (6,3 Н·м) — это малогабаритный, надежный элемент приводных систем, предназначенный для соосного соединения валов и передачи крутящего момента. Благодаря эластичным резиновым элементам, изделие эффективно гасит вибрации, компенсирует микросмещения и защищает подшипники электродвигателя и редуктора от преждевременного износа.
Данный типоразмер является самым компактным в линейке ГОСТ 21424-93 и широко применяется в маломощных насосных агрегатах, вентиляторах, легких станках и конвейерных приводах. Технические характеристики МУВП-1 (6,3)
- Номинальный крутящий момент (\(T_{кр}\)): 6,3 Н·м
- Диаметры посадочных отверстий (\(d\)): от 9 до 11 мм
- Наружный диаметр (\(D\)): 71 мм
- Предельная частота вращения: 8820 об/мин (147 об/с)
- Количество пальцев: 4 шт.
- Материал полумуфт: высокопрочный чугун СЧ20 или сталь 45
- Вес в сборе: ~0,6 кг
Преимущества и конструктивные особенности
- Эффективное демпфирование. Упругие кольца К-1 принимают на себя пиковые ударные нагрузки при пуске и реверсе оборудования, продлевая общий ресурс машины.
- Компенсация несоосностей. Конструкция муфты нивелирует радиальные смещения осей валов до 0,2 мм, осевые до 1–5 мм и угловые перекосы до \(30^{\prime }\).
- Простая замена расходников. При износе резиновых втулок не требуется демонтировать сопряженные агрегаты. Замена колец производится на месте за несколько минут.
Доступные исполнения посадочных мест
Посадочные отверстия полумуфт изготавливаются под конкретное ТЗ заказчика в следующих вариантах:
- Цилиндрические (Исполнение 1 и 2): для обычных гладких валов со шпонкой.
- Конические (Исполнение 3 и 4): для быстроходных конических валов.
Возможна индивидуальная расточка под разные диаметры (например, ведущая полумуфта 11 мм, ведомая — 9 мм).
Чтобы оформить заказ или получить чертеж детали, сообщите нам диаметры соединяемых валов и тип их профиля (цилиндр или конус). Мы оперативно подготовим коммерческое предложение!
ГОСТ | 21424-93 |
Крутящий момент | 6.3 Нм |
Вес | 0.6 кг |
Скорость вращения | 6360 об/мин |
