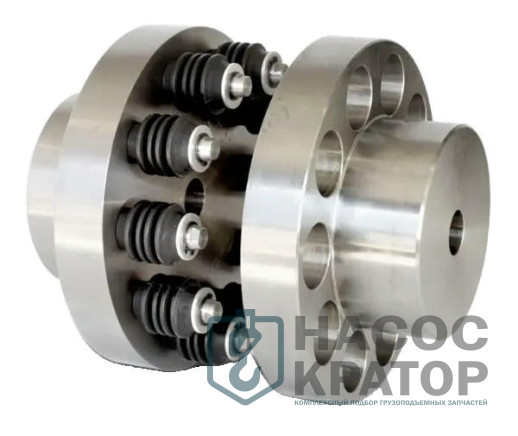

Муфта упругая втулочно-пальцевая МУВП-10 (2000 Н·м) — это сверхпрочный соединительный узел промышленного привода, спроектированный для соосного сопряжения валов и надежной передачи высокого крутящего момента в условиях экстремальных нагрузок. Изделие производится в строгом соответствии с ГОСТ 21424-93. Благодаря массивной конструкции и высокой несущей способности, модель МУВП-10 является незаменимым элементом в тяжелом машиностроении, металлургии и горнодобывающей промышленности. Ее активно применяют для комплектации мощных магистральных насосных станций, карьерных конвейерных систем, мельниц, дробилок, дымососов и приводных узлов кранов тяжелой серии.
Главная задача муфты — комплексная защита сопряженного многокиловаттного оборудования от жестких динамических перегрузок. За счет эластичных резиновых элементов МУВП-10 эффективно амортизирует пусковые удары, поглощает крутильные колебания и минимизирует изгибающие нагрузки на подшипниковые узлы двигателей и редукторов.
Технические характеристики МУВП-10 (2000)
- Номинальный крутящий момент (\(T_{кр}\)): 2000 Н·м
- Диаметры посадочных отверстий (\(d\)): от 50 до 90 мм
- Наружный диаметр (\(D\)): 250 мм
- Максимальная частота вращения: до 2700 об/мин
- Количество стальных пальцев: 8 шт.
- Материал корпуса полумуфт: высокопрочный чугун СЧ20 или качественная конструкционная сталь 45
- Вес изделия в сборе: ~33,4 кг (точный вес зависит от диаметра и глубины внутренней расточки)
Эксплуатационные преимущества
- Максимальная надежность при пиковых нагрузках. Конструкция с восемью массивными стальными пальцами и увеличенной толщиной дисков обеспечивает колоссальный запас прочности. Муфта стабильно работает в условиях частых пусков, экстренных остановок и жестких режимов работы.
- Эффективная компенсация несоосностей. МУВП-10 успешно нивелирует радиальные смещения осей валов до 0,4 мм, осевые смещения до 4–5 мм и угловые перекосы до \(30^{\prime }\). Это позволяет компенсировать монтажные погрешности крупногабаритного оборудования и его естественные температурные деформации во время работы.
- Простое обслуживание без демонтажа агрегатов. При критическом износе упругих элементов (резиновых колец К-5 или втулок) вам не придется сдвигать с фундамента тяжелый электродвигатель или редуктор. Замена изношенных расходников производится прямо на месте за минимальное время.
- Универсальность и долговечность при реверсе. Эластичные элементы работают исключительно на сжатие. Это гарантирует одинаково высокий эксплуатационный ресурс и КПД муфты как при прямом, так и при обратном направлении вращения.
Варианты исполнения посадочных мест
Внутренние отверстия полумуфт растачиваются под геометрию валов вашего оборудования в следующих вариантах:
- Цилиндрические (Исполнения 1 и 2): для классических гладких валов со шпоночным пазом.
- Конические (Исполнения 3 и 4): для быстроходных конусных концов валов.
По вашему техническому заданию возможна комплектация разнородными полумуфтами. Например: ведущая полумуфта под цилиндрический вал двигателя диаметром 90 мм, а ведомая — под конический вал редуктора диаметром 70 мм.
Если вы хотите купить муфту МУВП-10 (2000) или заказать индивидуальную расточку шпоночных пазов, укажите диаметры ваших валов и тип их профиля (цилиндр/конус). Пожалуйста, уточните также: необходим ли вам комплект запасных резиновых колец (втулок) к муфте для вашего склада?
ГОСТ | 21424-93 |
Крутящий момент | 2000 Нм |
Вес | 40 кг |
Скорость вращения | 2280 об/мин |
