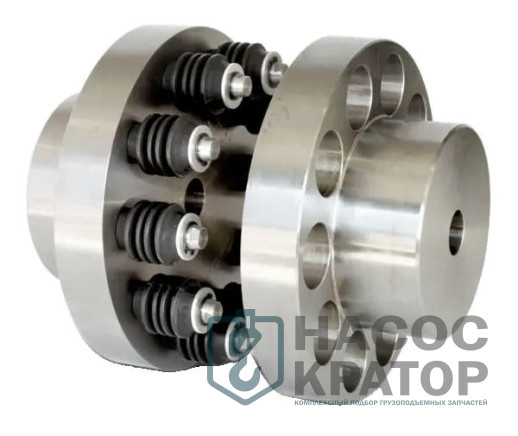

Муфта упругая втулочно-пальцевая МУВП-2 (16,0 Н·м) — это надежный и компактный элемент промышленного привода, предназначенный для соосного соединения валов и передачи крутящего момента. Модель изготовлена в строгом соответствии с ГОСТ 21424-93 и применяется в приводных системах малой мощности: в насосных агрегатах, вентиляторах, легких конвейерах и мотор-редукторах.
Главная задача МУВП-2 — защита сопряженного оборудования от разрушительных механических нагрузок. За счет эластичных резиновых элементов муфта эффективно демпфирует удары, гасит вибрации при пуске и компенсирует неизбежные микросмещения осей валов.
Технические характеристики МУВП-2 (16)
- Номинальный крутящий момент (\(T_{кр}\)): 16,0 Н·м
- Диаметры посадочных отверстий (\(d\)): от 10 до 16 мм
- Наружный диаметр (\(D\)): 80 мм
- Максимальная частота вращения: до 7850 об/мин
- Количество стальных пальцев: 4 шт.
- Материал корпуса полумуфт: высокопрочный чугун СЧ20 или качественная конструкционная сталь 45
- Вес изделия в сборе: ~1,1 кг (точный вес зависит от диаметра расточки)
Эксплуатационные преимущества
- Защита подшипников узлов. Конструкция муфты снижает изгибающие нагрузки на подшипниковые щиты двигателя и редуктора, компенсируя радиальные (до 0,2 мм), осевые (до 1-5 мм) и угловые (до \(30^{\prime }\)) перекосы.
- Мгновенное обслуживание. При естественном износе резиновых втулок (или колец К-1) вам не придется демонтировать или сдвигать тяжелые агрегаты с фундамента. Достаточно открутить гайки с пальцев и заменить расходные резиновые элементы прямо на месте.
- Реверсивная работа. Муфта одинаково эффективно передает крутящий момент как при прямом, так и при обратном направлении вращения вала.
Варианты исполнения посадочных мест
Посадочные отверстия полумуфт адаптируются под форму концов соединяемых валов:
- Цилиндрические (Исполнения 1 и 2): для классических гладких валов со шпоночным пазом.
- Конические (Исполнения 3 и 4): для быстроходных конусных валов.
По вашему техническому заданию возможна комплектация разнородными полумуфтами (например, со стороны электродвигателя — цилиндр 14 мм, со стороны приводного узла — конус 12 мм).
Чтобы купить муфту МУВП-2 (16,0), уточнить цену или заказать индивидуальную расточку, укажите диаметры ваших валов и тип их профиля (цилиндр/конус). Свяжитесь с нами, и мы оперативно подготовим технический чертеж и коммерческое предложение!
ГОСТ | 21424-93 |
Крутящий момент | 31,5 Нм |
Вес | 0.75 кг |
Скорость вращения | 6360 об/мин |
