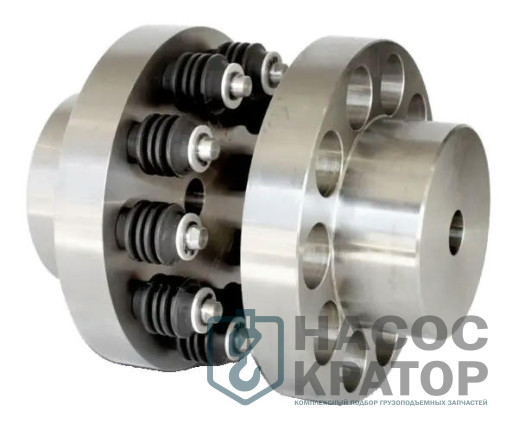

Муфта упругая втулочно-пальцевая МУВП-3 (31,5 Н·м) — это стандартизированный элемент промышленного привода, предназначенный для соосного соединения валов и передачи крутящего момента. Изделие производится в строгом соответствии с ГОСТ 21424-93 и применяется в механизмах малой и средней мощности: центробежных насосах, промышленных вентиляторах, мотор-редукторах и питателях конвейерных линий.
Главная функция МУВП-3 — снижение динамических нагрузок на детали машин. Благодаря эластичной резиновой прослойке муфта демпфирует крутильные колебания, сглаживает пусковые удары и компенсирует неизбежные погрешности монтажа осей.
Технические характеристики МУВП-3 (31,5)
- Номинальный крутящий момент (\(T_{кр}\)): 31,5 Н·м
- Диаметры посадочных отверстий (\(d\)): от 12 до 22 мм
- Наружный диаметр (\(D\)): 90 мм
- Максимальная частота вращения: до 7000 об/мин
- Количество стальных пальцев: 4 шт.
- Материал корпуса полумуфт: чугун СЧ20 или сталь 45
- Вес изделия в сборе: ~1,7 кг (в зависимости от диаметра расточки)
Эксплуатационные преимущества
- Компенсация несоосностей. Муфта снижает радиальные нагрузки на подшипниковые узлы, нивелируя осевые (до 2 мм), радиальные (до 0,2 мм) и угловые (до \(30^{\prime }\)) смещения валов.
- Простое обслуживание без демонтажа. При естественном износе упругих элементов (резиновых колец К-2 или втулок) не требуется сдвигать сопряженные агрегаты с фундамента. Замена расходников производится на месте за несколько минут.
- Надежность при реверсе. Эластичные элементы работают на сжатие, что обеспечивает одинаково высокий ресурс муфты как при прямом, так и при обратном направлении вращения.
Варианты исполнения посадочных мест
Посадочные отверстия полумуфт адаптируются под геометрию концов соединяемых валов:
- Цилиндрические (Исполнения 1 и 2): для классических гладких валов со шпоночным пазом.
- Конические (Исполнения 3 и 4): для быстроходных конусных валов.
Возможна индивидуальная комплектация разнородными полумуфтами (например, одна сторона под цилиндрический вал двигателя 19 мм, другая — под конус входного вала редуктора 14 мм).
Если вы хотите купить муфту МУВП-3 (31,5) или заказать индивидуальную расточку, укажите диаметры ваших валов и тип их профиля (цилиндр/конус). Свяжитесь с нами, и мы оперативно подготовим коммерческое предложение!
ГОСТ | 21424-93 |
Крутящий момент | 31,5 Нм |
Вес | 1.52 кг |
Скорость вращения | 6360 об/мин |
