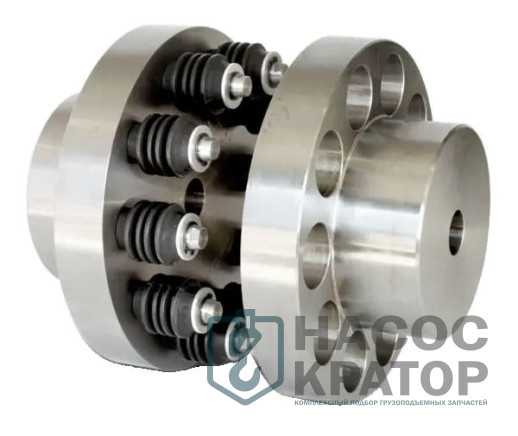

Муфта упругая втулочно-пальцевая МУВП-4 (63 Н·м) — это стандартный узел промышленного привода, предназначенный для соосного соединения валов и передачи крутящего момента. Изделие изготавливается в строгом соответствии с ГОСТ 21424-93. Модель МУВП-4 широко применяется в приводных системах средней мощности: насосных агрегатах, промышленных вентиляторах, конвейерных линиях, смесителях и мотор-редукторах.
Главная задача муфты — защита сопряженного оборудования от разрушительных механических перегрузок. За счет эластичных резиновых элементов она гасит крутильные колебания, смягчает пусковые удары и компенсирует неизбежные погрешности центровки осей.
Технические характеристики МУВП-4 (63)
- Номинальный крутящий момент (\(T_{кр}\)): 63 Н·м
- Диаметры посадочных отверстий (\(d\)): от 14 до 28 мм
- Наружный диаметр (\(D\)): 100 мм
- Максимальная частота вращения: до 6300 об/мин
- Количество стальных пальцев: 4 шт.
- Материал корпуса полумуфт: высокопрочный чугун СЧ20 или сталь 45
- Вес изделия в сборе: ~2,3 кг (точный вес зависит от диаметра расточки)
Эксплуатационные преимущества
- Эффективное демпфирование. Упругие элементы (кольца К-2 или втулки) принимают на себя пиковые ударные нагрузки при пуске и реверсе оборудования, значительно продлевая ресурс подшипников электродвигателя и редуктора.
- Компенсация несоосностей. Конструкция муфты нивелирует радиальные смещения осей валов до 0,2 мм, осевые до 2–5 мм и угловые перекосы до \(30^{\prime }\).
- Высокая ремонтопригодность. При естественном износе резиновых втулок не требуется демонтировать сопряженные агрегаты или сдвигать их с фундамента. Замена расходников производится на месте за несколько минут.
- Варианты исполнения посадочных мест
Посадочные отверстия полумуфт адаптируются под геометрию концов соединяемых валов:
- Цилиндрические (Исполнения 1 и 2): для классических гладких валов со шпоночным пазом.
- Конические (Исполнения 3 и 4): для быстроходных конусных валов.
Возможна индивидуальная комплектация разнородными полумуфтами (например, ведущая полумуфта под цилиндрический вал двигателя 22 мм, ведомая — под конус входного вала редуктора 18 мм).
Если вы хотите купить муфту МУВП-4 (63) или заказать индивидуальную расточку шпоночных пазов, укажите диаметры ваших валов и тип их профиля (цилиндр/конус). Свяжитесь с нами, и мы оперативно подготовим коммерческое предложение!
ГОСТ | 21424-93 |
Крутящий момент | 63 Нм |
Вес | 2 кг |
Скорость вращения | 5700 Об/мин |
