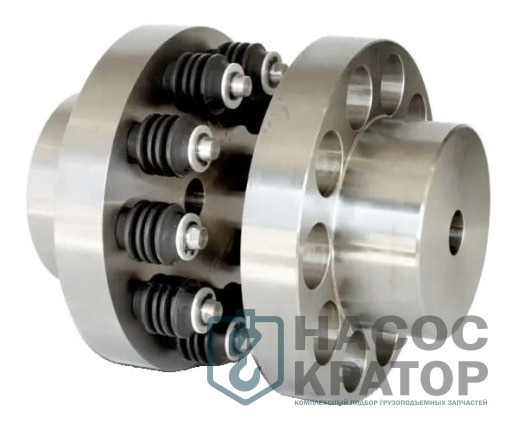

Муфта упругая втулочно-пальцевая МУВП-5 (125 Н·м) — это стандартизированный узел промышленного привода, предназначенный для соосного соединения валов и эффективной передачи крутящего момента. Изделие производится в строгом соответствии с ГОСТ 21424-93. Модель МУВП-5 является востребованным элементом в приводных системах средней мощности и активно применяется для комплектации центробежных насосов, промышленных дымососов, вентиляторов, ленточных конвейеров, мешалок и мотор-редукторов.
Основное назначение муфты — защита сопряженного оборудования от разрушительных динамических перегрузок. Благодаря упругим резиновым элементам, МУВП-5 сглаживает пусковые удары, гасит крутильные колебания и снижает изгибающие нагрузки на подшипниковые узлы агрегатов.
Технические характеристики МУВП-5 (125)
- Номинальный крутящий момент (\(T_{кр}\)): 125 Н·м
- Диаметры посадочных отверстий (\(d\)): от 20 до 38 мм
- Наружный диаметр (\(D\)): 125 мм
- Максимальная частота вращения: до 5000 об/мин
- Количество стальных пальцев: 6 шт.
- Материал корпуса полумуфт: чугун СЧ20 или качественная конструкционная сталь 45
- Вес изделия в сборе: ~4,4 кг (точный вес зависит от диаметра внутренней расточки)
Эксплуатационные преимущества
- Повышенная надежность (6 пальцев). В отличие от младших моделей серии, МУВП-5 оснащена шестью стальными пальцами, что обеспечивает более равномерное распределение нагрузки по окружности и увеличивает общий ресурс упругих элементов.
- Компенсация погрешностей монтажа. Конструкция муфты успешно нивелирует радиальные смещения осей валов до 0,3 мм, осевые до 2–5 мм и угловые перекосы до \(30^{\prime }\), компенсируя температурные деформации и несоосность оборудования.
- Обслуживание без демонтажа. При естественном износе резиновых втулок (или колец К-3) вам не придется сдвигать тяжелый электродвигатель или насос с фундамента. Замена резиновых расходников выполняется на месте за несколько минут.
- Универсальность вращения. Эластичные элементы работают на сжатие, гарантируя одинаково высокую эффективность и долговечность муфты как при прямом вращении, так и в реверсивном режиме.
Варианты исполнения посадочных мест
Внутренние отверстия полумуфт растачиваются под геометрию валов вашего оборудования в следующих вариантах:
- Цилиндрические (Исполнения 1 и 2): под классические гладкие валы со шпоночным пазом.
- Конические (Исполнения 3 и 4): под быстроходные конусные концы валов.
Мы можем скомплектовать изделие разнородными полумуфтами. Например, одна сторона изготавливается под цилиндрический вал двигателя диаметром 32 мм, а вторая — под конический вал редуктора диаметром 28 мм.
Если вы хотите купить муфту МУВП-5 (125) или заказать индивидуальную расточку шпоночных пазов, укажите диаметры ваших валов и тип их профиля (цилиндр/конус). Пожалуйста, уточните также: необходим ли вам комплект запасных резиновых колец (втулок) к муфте?
ГОСТ | 21424-93 |
Крутящий момент | 125Нм |
Вес | 4.4 кг |
Скорость вращения | 4600 об/мин |
