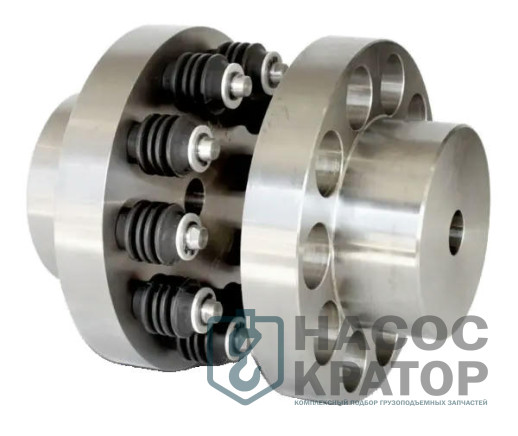

Муфта упругая втулочно-пальцевая МУВП-7 (500 Н·м) — это тяжелый соединительный элемент промышленного привода, предназначенный для соосного сопряжения валов и надежной передачи высокого крутящего момента. Изделие производится строго по ГОСТ 21424-93. Модель МУВП-7 относится к классу мощных приводных узлов и широко применяется в высоконагруженном оборудовании: поршневых и центробежных насосах большой производительности, мощных эксгаустерах, дробилках, конвейерных приводах тяжелой серии и крановых механизмах.
Главная функция муфты — защита дорогостоящих узлов (двигателей и редукторов) от разрушительного воздействия динамических перегрузок. За счет эластичной резиновой прослойки МУВП-7 гасит крутильные колебания, поглощает пусковые удары и компенсирует неизбежные монтажные и температурные перекосы осей.
Технические характеристики МУВП-7 (500)
- Номинальный крутящий момент (\(T_{кр}\)): 500 Н·м
- Диаметры посадочных отверстий (\(d\)): от 30 до 56 мм
- Наружный диаметр (\(D\)): 160 мм
- Максимальная частота вращения: до 4000 об/мин
- Количество стальных пальцев: 6 шт.
- Материал корпуса полумуфт: высокопрочный чугун СЧ20 или качественная конструкционная сталь 45
- Вес изделия в сборе: ~9,5 кг (точный вес зависит от диаметра внутренней расточки)
Эксплуатационные преимущества
- Высокая нагрузочная способность. Проверенная временем конструкция с шестью массивными стальными пальцами гарантирует равномерное распределение крутящего момента и устойчивость к пиковым перегрузкам при частых пусках.
- Эффективная компенсация несоосностей. Конструкция муфты успешно нивелирует радиальные смещения осей валов до 0,3 мм, осевые смещения до 3–5 мм и угловые перекосы до \(30^{\prime }\), существенно снижая изгибающие нагрузки на подшипники.
- Экспресс-обслуживание без демонтажа. При естественном износе упругих элементов (резиновых колец К-4 или втулок) вам не придется сдвигать тяжелый электродвигатель или насосный агрегат с фундамента. Замена расходников производится на месте за несколько минут.
- Универсальность и реверсивность. Поскольку резиновые втулки работают на сжатие, муфта сохраняет максимальный ресурс и эффективность как при прямом, так и при обратном (реверсивном) направлении вращения вала.
Варианты исполнения посадочных мест
Посадочные отверстия полумуфт адаптируются под форму и геометрию концов соединяемых валов:
- Цилиндрические (Исполнения 1 и 2): для классических гладких валов со шпоночным пазом.
- Конические (Исполнения 3 и 4): для быстроходных конусных концов валов.
По вашему техническому заданию возможна комплектация разнородными полумуфтами. Например: ведущая полумуфта под цилиндрический вал двигателя 55 мм, ведомая — под конический вал редуктора 40 мм.
Если вы хотите купить муфту МУВП-7 (500) или заказать расточку под индивидуальные размеры, укажите диаметры ваших валов и тип их профиля (цилиндр/конус). Пожалуйста, уточните также: требуется ли вам дополнительный комплект резиновых колец/втулок для формирования складского запаса?
ГОСТ | 21424-93 |
Крутящий момент | 500 Нм |
Вес | 13 кг |
Скорость вращения | 3600 об/мин |
