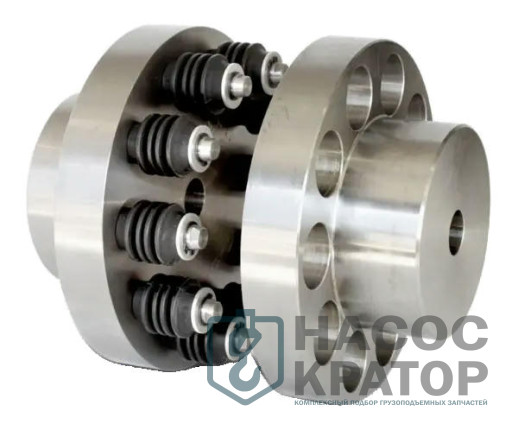

Муфта упругая втулочно-пальцевая МУВП-8 (710 Н·м) — это тяжелый соединительный элемент промышленного привода, предназначенный для соосного сопряжения валов и надежной передачи высокого крутящего момента. Изделие производится в строгом соответствии с ГОСТ 21424-93. Модель МУВП-8 относится к классу силовых приводных узлов повышенной прочности и широко применяется для комплектации мощных магистральных насосов, дымососов, карьерных конвейеров, тяжелых мешалок, приводных систем элеваторов и крановых механизмов.
Главная функция муфты — защита дорогостоящего оборудования (мощных электродвигателей и редукторов) от жестких динамических перегрузок. Благодаря упругим резиновым элементам МУВП-8 эффективно поглощает пусковые удары, гасит крутильные колебания и снижает радиальные нагрузки на подшипниковые узлы агрегатов.
Технические характеристики МУВП-8 (710)
- Номинальный крутящий момент (\(T_{кр}\)): 710 Н·м
- Диаметры посадочных отверстий (\(d\)): от 38 до 65 мм
- Наружный диаметр (\(D\)): 180 мм
- Максимальная частота вращения: до 3600 об/мин
- Количество стальных пальцев: 6 шт.
- Материал корпуса полумуфт: высокопрочный чугун СЧ20 или конструкционная сталь 45
- Вес изделия в сборе: ~13,6 кг (точный вес зависит от диаметра внутренней расточки)
Эксплуатационные преимущества
- Устойчивость к пиковым нагрузкам. Конструкция с шестью массивными стальными пальцами и увеличенным наружным диаметром гарантирует стабильную передачу момента даже в условиях частых пусков, остановок и реверсивного движения валов.
- Компенсация монтажных погрешностей. МУВП-8 успешно нивелирует радиальные смещения осей валов до 0,3 мм, осевые смещения до 3–5 мм и угловые перекосы до \(30^{\prime }\), компенсируя неизбежные температурные деформации оборудования.
- Простое обслуживание без демонтажа. При естественном износе упругих элементов (резиновых колец К-4 или втулок) вам не придется сдвигать тяжелый электродвигатель или насосный агрегат с фундамента. Замена расходников выполняется прямо на рабочем месте за несколько минут.
- Долговечность при реверсе. Эластичные элементы работают исключительно на сжатие, что обеспечивает одинаково высокий ресурс муфты как при прямом, так и при обратном направлении вращения.
Варианты исполнения посадочных мест.
Внутренние отверстия полумуфт растачиваются под геометрию валов вашего оборудования в следующих вариантах:
- Цилиндрические (Исполнения 1 и 2): под классические гладких валы со шпоночным пазом.
- Конические (Исполнения 3 и 4): под быстроходные конусные концы валов.
Мы можем изготовить муфту с разнородными полумуфтами под индивидуальные параметры. Например: одна сторона под цилиндрический вал двигателя диаметром 60 мм, а вторая — под конический вал редуктора диаметром 45 мм.
Если вы хотите купить муфту МУВП-8 (710) или заказать расточку шпоночных пазов, укажите диаметры ваших валов и тип их профиля (цилиндр/конус). Пожалуйста, уточните также: требуется ли вам дополнительный комплект резиновых колец/втулок для формирования складского запаса?
ГОСТ | 21424-93 |
Крутящий момент | 710 Нм |
Вес | 19 кг |
Скорость вращения | 3000 об/мин |
