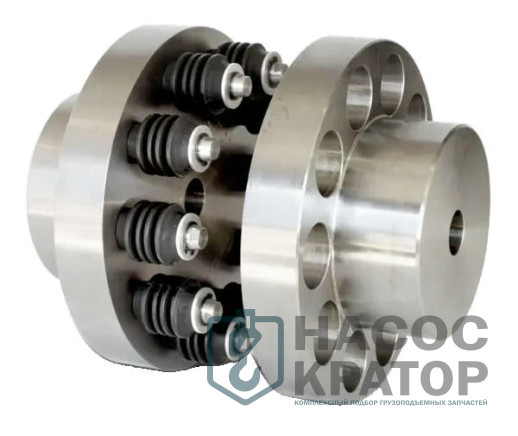

Муфта упругая втулочно-пальцевая МУВП-9 (1000 Н·м) — это силовой элемент промышленного привода повышенной мощности, предназначенный для соосного соединения валов и надежной передачи высокого крутящего момента. Изделие производится в строгом соответствии с ГОСТ 21424-93. Благодаря массивной конструкции, модель МУВП-9 широко применяется в тяжелом машиностроении: для комплектации мощных магистральных и сетевых насосов, дымососов, вентиляторов главного проветривания, конвейерных приводов тяжелой серии, дробильно-размольного оборудования и крановых механизмов.
Главная задача муфты — комплексная защита приводного агрегата и электродвигателя от жестких динамических перегрузок. За счет эластичных резиновых элементов она эффективно поглощает пусковые удары, гасит крутильные колебания и снижает радиальные нагрузки на подшипниковые узлы оборудования.
Технические характеристики МУВП-9 (1000)
- Номинальный крутящий момент (\(T_{кр}\)): 1000 Н·м
- Диаметры посадочных отверстий (\(d\)): от 42 до 75 мм
- Наружный диаметр (\(D\)): 200 мм
- Максимальная частота вращения: до 3300 об/мин
- Количество стальных пальцев: 8 шт.
- Материал корпуса полумуфт: высокопрочный чугун СЧ20 или качественная конструкционная сталь 45
- Вес изделия в сборе: ~18,7 кг (точный вес зависит от диаметра внутренней расточки)
Эксплуатационные преимущества
- Усиленная конструкция (8 пальцев). В отличие от младших моделей, МУВП-9 оснащена восемью стальными пальцами. Это гарантирует максимально равномерное распределение крутящего момента по окружности, снижает удельное давление на резину и обеспечивает колоссальный запас прочности при пиковых нагрузках.
- Эффективная компенсация несоосностей. Конструкция муфты успешно нивелирует радиальные смещения осей валов до 0,4 мм, осевые смещения до 3–5 мм и угловые перекосы до \(30^{\prime }\), компенсируя температурные деформации и монтажные погрешности тяжелого оборудования.
- Экспресс-обслуживание без демонтажа. При естественном износе упругих элементов (резиновых колец К-4 или втулок) вам не придется сдвигать тяжелый многокиловаттный электродвигатель или насосный агрегат с фундамента. Замена расходников выполняется прямо на месте за несколько минут.
- Универсальность и надежность при реверсе. Поскольку резиновые втулки работают исключительно на сжатие, муфта сохраняет максимальный ресурс и эффективность как при прямом, так и при обратном направлении вращения вала.
Варианты исполнения посадочных мест
Внутренние отверстия полумуфт растачиваются под геометрию валов вашего оборудования в следующих вариантах:
- Цилиндрические (Исполнения 1 и 2): под классические гладкие валы со шпоночным пазом.
- Конические (Исполнения 3 и 4): под быстроходные конусные концы валов.
По вашему техническому заданию возможна комплектация разнородными полумуфтами. Например: ведущая полумуфта изготавливается под цилиндрический вал двигателя диаметром 75 мм, а ведомая — под конический вал редуктора диаметром 55 мм.
Если вы хотите купить муфту МУВП-9 (1000) или заказать расточку шпоночных пазов, укажите диаметры ваших валов и тип их профиля (цилиндр/конус). Пожалуйста, уточните также: потребуется ли вам дополнительный комплект резиновых колец/втулок для формирования складского запаса?
ГОСТ | 21424-93 |
Крутящий момент | 1000 Нм |
Вес | 29 кг |
Скорость вращения | 2880 об/мин |
