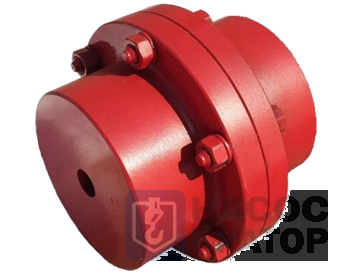

Муфта зубчатая МЗП-10

Зубчатая муфта МЗП-10 — вершина надежности для дистанционной передачи колоссальной мощности

Зубчатая муфта серии МЗП-10 (изготавливается в строгом соответствии с ГОСТ 50895-96) представляет собой флагманский компенсирующий узел сверхтяжелого класса. Данная модификация разработана специально для приводных систем с пространственным разделением агрегатов и Конструктивно узел состоит из одной зубчатой втулки, сопряженной с ней полуобоймы и ООО «Н-Кратор» поставляет оригинальные муфты МЗП-10 из специальных легированных поковок, гарантируя абсолютную Технические преимущества и особенности МЗП-10:

• Высокоточная компенсация критических деформаций: Прогрессивный бочкообразный профиль зубьев втулки эффективно компенсирует осевые, радиальные и угловые смещения массивных валов. Это критически важно при естественной упругой деформации тяжелых металлоконструкций крана под воздействием предельных многотонных грузов.
• Сверхплотная структура поковки: Корпус, обойма, фланцы и втулка изготавливаются исключительно методом горячей объемной ковки с последующим обязательным сквозным ультразвуковым контролем (УЗК). Это полностью исключает наличие внутренних макроструктурных дефектов, пор и скрытых литейных напряжений.
• Экстремальное упрочнение зацепления: зубчатые венцы обоймы и втулки проходят многоступенчатую термообработку токами высокой частоты (ТВЧ) на строго заданную глубину. Создаваемый износостойкий «панцирь» защищает профиль зуба от сколов и смятия при резких реверсивных пусках и аварийных торможениях.
• Герметизация экстра-класса для экстремальных нагрузок: Фланцевые соединения жестко стягиваются прецизионными призонными болтами высочайшего класса прочности. Проверенная система торцевых уплотнений надежно удерживает консистентную смазку в зоне зацепления, предотвращая ее центробежное вымывание на рабочих скоростях и полностью блокируя попадание внутрь абразивной металлургической окалины или шахтной пыли.

Основные характеристики:

• Номинальный крутящий момент: 100 000 Н·м;
• Допустимый диаметр посадочных валов: от 130 до 250 (до 260–280 в специальном исполнении) мм;
• Максимальная частота вращения: до 2240 об/мин;
• Ориентировочная масса: 830 кг (в базовом исполнении).

Сферы применения:
Муфты МЗП-10 являются базовым стандартом для трансмиссионных валов механизмов передвижения и главных подъемных механизмов сверхтяжелых металлургических и литейных кранов (грузоподъемностью от 320 тонн и выше), портовых перегружателей класса Super Post-Panamax, карьерных шагающих экскаваторов-драглайнов, крупных цементных и рудоразмольных мельниц, а также мощнейших прокатных станов.
Комплексный сервис от ООО «Н-Кратор»:
Мы предлагаем муфты МЗП-10 как с черновой расточкой под самостоятельную обработку, так и с высокоточной чистовой расточкой под цилиндрические или конические валы с пробивкой шпоночных пазов строго по вашим чертежам. Каждая единица продукции проходит строгий контроль ОТК, комплектуется паспортом изделия и сопровождается длительной заводской гарантией.
Вам требуется поставка комплекта муфт МЗП-10 в сборе с удлиненным промежуточным валом под ваше межосевое расстояние или нужна помощь в расчете допусков и посадок для нестандартного вала тяжелого редуктора? Наши инженеры предоставят готовое техническое решение в течение рабочего дня.
