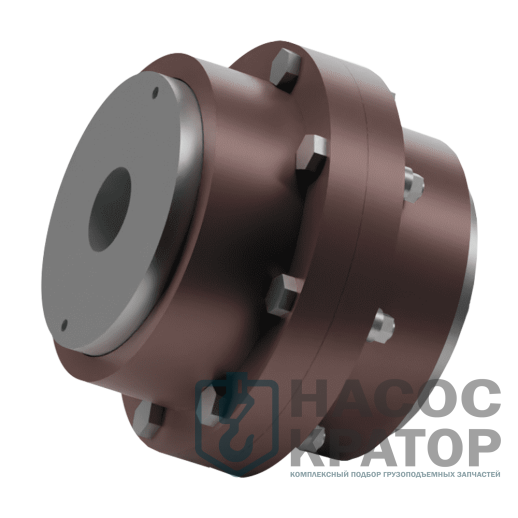

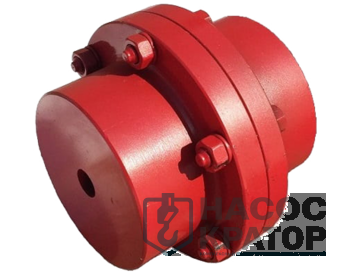

Зубчатая муфта МЗП-5 — силовая дистанционная передача для экстремальных нагрузок
Зубчатая муфта серии МЗП-5 (изготавливаемая в строгом соответствии с ГОСТ 50895-96) представляет собой компенсирующий узел специального исполнения с промежуточным валом. В отличие от стандартной конструкции МЗ, модификация МЗП-5 состоит из одной зубчатой втулки, одной зубчатой обоймы и плоской фланцевой полумуфты. Такая схема разработана специально для передачи мощности в разнесенных кинематических цепях, где приводной двигатель и редуктор находятся на значительном расстоянии друг от друга.
ООО «Н-Кратор» поставляет муфты МЗП-5 из высокопрочных стальных поковок, которые обеспечивают жесткость, надежность и стабильность трансмиссионных линий тяжелой грузоподъемной техники.
Технические преимущества и особенности МЗП-5:
- Эффективное гашение пространственных перекосов: благодаря точно выверенному бочкообразному профилю зубьев втулки муфта успешно компенсирует угловые, радиальные и осевые смещения разнесенных валов. Это снижает изгибающие нагрузки на узлы и защищает подшипники редукторов от преждевременного износа.
- Исключительный ресурс металла: изделие изготовлено методом горячей объемной ковки из конструкционной стали марки 45 или легированной стали 40Х. Зубчатый венец проходит обязательную закалку токами высокой частоты (ТВЧ), что предотвращает выкрашивание и износ при частых реверсах и резких пусках.
- Высокая плотность зацепления и герметичность: Корпус муфты стягивается высокопрочными призонными болтами и оснащается надежными торцевыми уплотнениями. Они предотвращают центробежное вымывание смазки и полностью блокируют попадание внутрь абразивной цеховой пыли, влаги или окалины.
- Высокая передающая способность: При компактных радиальных габаритах муфта обеспечивает надежную передачу крутящего момента до 10 000 Н·м, превосходя по надежности любые эластичные аналоги в тяжелых режимах работы (S1–S8).
Основные характеристики:
- Номинальный крутящий момент: 10 000 Н·м;
- Допустимый диаметр посадочных валов: от 60 до 140 мм;
- Максимальная частота вращения: до 4000 об/мин;
- Ориентировочная масса: 108 кг (в зависимости от окончательной расточки).
Сферы применения:
Муфты МЗП-5 являются базовым вариантом для трансмиссионных валов механизмов передвижения мостовых и козловых кранов большой грузоподъемности, приводных станций магистральных конвейерных линий, тяжелых лебедок и мощных насосных агрегатов.
Комплексный сервис от ООО «Н-Кратор»:
Мы предлагаем муфты МЗП-5 как с черновым отверстием для самостоятельной доработки, так и с высокоточной чистовой расточкой под цилиндрические или конические валы с прорезкой шпоночных пазов по вашим чертежам. Каждое изделие проходит строгий контроль ОТК и поставляется с техническим паспортом.
Вам требуется поставка комплекта муфт МЗП-5 в сборе с промежуточным валом заданной длины или нужна консультация инженера по допускам и посадкам? Оставьте заявку, и мы подготовим техническое решение в течение часа.
ГОСТ | 5006-55 |
Крутящий момент | 800 |
Число об. В мин | 2800 |
Наружный диаметр | 290 |
Вес | 47.3 кг |
