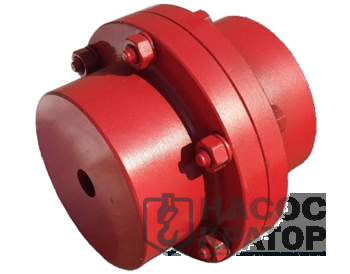

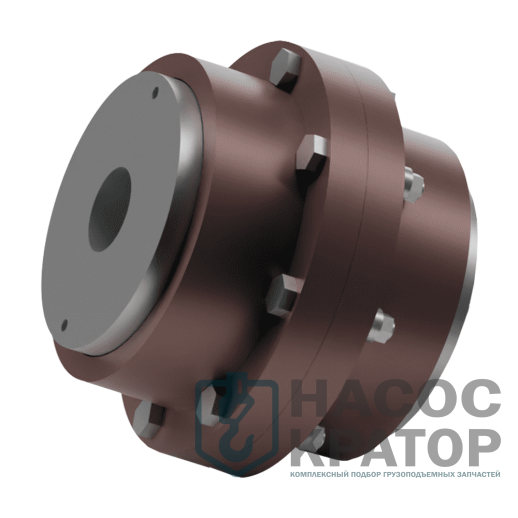

Зубчатая муфта МЗП-6 — надежная дистанционная передача для тяжелой промышленности
Зубчатая муфта серии МЗП-6 (изготавливаемая в строгом соответствии с ГОСТ 50895-96) представляет собой компенсирующий узел специального исполнения с промежуточным валом. В отличие от стандартной конструкции МЗ, модификация МЗП-6 состоит из одной зубчатой втулки, одной зубчатой обоймы и плоской фланцевой полумуфты. мощности в разделенных кинематических цепях, где приводной двигатель и редуктор расположены на значительном расстоянии друг от друга.
ООО «Н-Кратор» поставляет муфты МЗП-6 из высокопрочных стальных поковок, гарантируя жесткость, надежность и стабильность трансмиссионных линий тяжелой грузоподъемной техники.
Технические преимущества и особенности МЗП-6:
- Эффективное гашение пространственных перекосов: Благодаря точно выверенному бочкообразному профилю зубьев втулки муфта успешно компенсирует угловые, радиальные и осевые смещения разнесенных валов. подшипники редукторов от преждевременного износа.
- Исключительный ресурс металла: Изделие изготовлено методом горячей объемной ковки из конструкционной стали марки 45 или легированной стали 40Х. выкрашивание и износ при частых реверсах и резких пусках.
- Высокая плотность зацепления и герметичность: Корпус муфты стягивается высокопрочными призонными болтами и оснащается надежными торцевыми уплотнениями. предотвращают центробежное вымывание смазки и полностью блокируют попадание внутрь абразивной цеховой пыли, влаги или окалины.
- Высокая передаточная способность:При компактных радиальных габаритах муфта обеспечивает надежную передачу крутящего момента до 16 000 Н·м, превосходя по надежности любые эластичные аналоги в тяжелых режимах работы (S1–S8).
Основные характеристики:
- Номинальный крутящий момент: 16 000 Н·м;
- Допустимый диаметр посадочных валов: от 70 до 160 мм;
- Максимальная частота вращения: до 3550 об/мин;
- Ориентировочная масса: 161 кг (в зависимости от окончательной расточки).
Сферы применения:
Муфты МЗП-6 являются базовым вариантом для трансмиссионных валов механизмов передвижения мостовых и козловых кранов большой грузоподъемности, приводных станций магистральных конвейерных линий, тяжелых лебедок и мощных насосных агрегатов.
Комплексный сервис от ООО «Н-Кратор»:
Мы предлагаем муфты МЗП-6 как с черновым отверстием для самостоятельной доработки, так и с высокоточной чистовой расточкой под цилиндрические или конические валы с прорезкой шпоночных пазов по вашим чертежам. Каждое изделие проходит строгий контроль ОТК и поставляется с техническим паспортом.
Вам требуется поставка комплекта муфт МЗП-6 в сборе с промежуточным валом заданной длины или консультация инженера по допускам и посадкам? Оставьте заявку, и мы подготовим техническое решение в течение часа.
ГОСТ | 5006-55 |
Крутящий момент | 1180 |
Число об. В мин | 2500 |
Наружный диаметр | 320 |
Вес | 79.5 кг |
