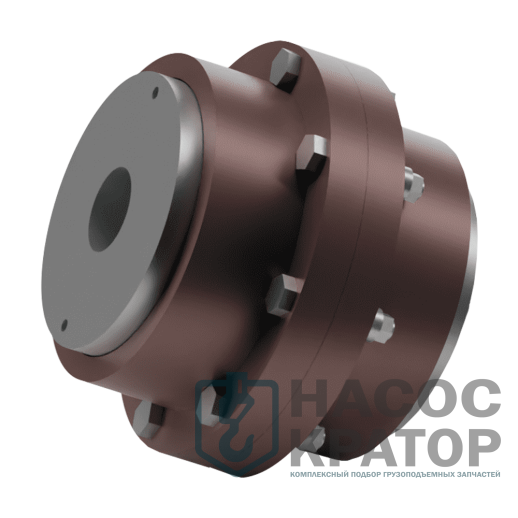

Зубчатая муфта МЗП-7 — дистанционная передача мегаваттного класса
Зубчатая муфта серии МЗП-7 (изготавливается в строгом соответствии с ГОСТ 50895-96) представляет собой компенсирующий узел специального исполнения, предназначенный для совместной работы с В отличие от стандартной конструкции МЗ, модификация МЗП-7 состоит из одной зубчатой Такая схема разработана специально для передачи энергии в разнесенных кинематических цепях, где ООО «Н-Кратор» поставляет муфты МЗП-7 из сертифицированных стальных поковок, гарантируя жесткость, абсолютную Технические преимущества и особенности МЗП-7:
- Эффективное гашение пространственных перекосов: точно рассчитанный бочкообразный профиль зубьев втулки успешно компенсирует угловые, радиальные и осевые смещения разнесенных валов. Это критически важно при упругой деформации массивных несущих металлоконструкций крана под предельным весом груза.
- Исключительный ресурс металла: изделие изготовлено методом горячей объемной ковки из качественной конструкционной стали марки 45 или легированной стали 40Х. Зубчатый венец проходит обязательную закалку токами высокой частоты (ТВЧ), что предотвращает выкрашивание и износ при частых реверсах и пиковых пусковых нагрузках.
- Промышленная герметичность корпуса: Полукольцо и фланцевая часть стягиваются высокопрочными призонными болтами. Многослойная система торцевых уплотнений полностью исключает центробежное вымывание консистентной смазки и защищает зону зацепления от попадания абразивной цеховой пыли, влаги или окалины.
- Высокая передаваемая мощность: при оптимальных радиальных габаритах муфта обеспечивает надежную передачу колоссального крутящего момента до 25 000 Н·м, превосходя по эксплуатационной выносливости любые эластичные аналоги.
Основные характеристики:
- Номинальный крутящий момент: 25 000 Н·м;
- Допустимый диаметр посадочных валов: от 80 до 180 мм;
- Максимальная частота вращения: до 3150 об/мин;
- Ориентировочная масса: 237 кг (в базовом исполнении).
Сферы применения:
Муфты МЗП-7 являются базовым вариантом для трансмиссионных валов механизмов передвижения и главных подъемных механизмов мостовых, козловых и портальных кранов большой грузоподъемности (от 50 тонн и выше), тяжелых лебедок, а также приводных станций магистральных конвейерных систем на горно-обогатительных комбинатах.
Комплексный сервис от ООО «Н-Кратор»:
Мы предлагаем муфты МЗП-7 как с черновой расточкой под самостоятельную доработку, так и с высокоточной чистовой расточкой под цилиндрические или конические валы с прорезкой шпоночных пазов строго по вашим чертежам. Каждое изделие проходит обязательный контроль ОТК (включая ультразвуковую дефектоскопию заготовки) и поставляется с техническим паспортом.
Вам требуется поставка комплекта муфт МЗП-7 в сборе с удлиненным промежуточным валом под ваше межосевое расстояние или нужна помощь в расчете допусков и посадок? Оставьте заявку, и наши инженеры подготовят техническое решение.
ГОСТ | 5006-55 |
Крутящий момент | 1900 |
Число об. В мин | 2120 |
Наружный диаметр | 350 |
Вес | 111 кг |
