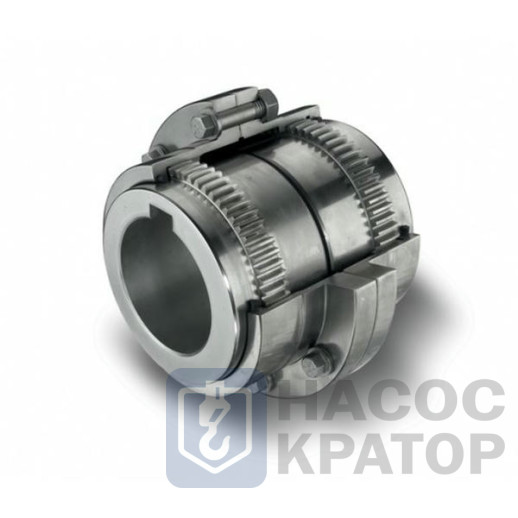

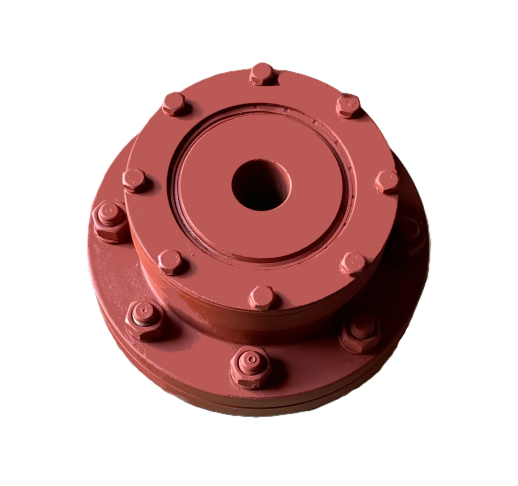

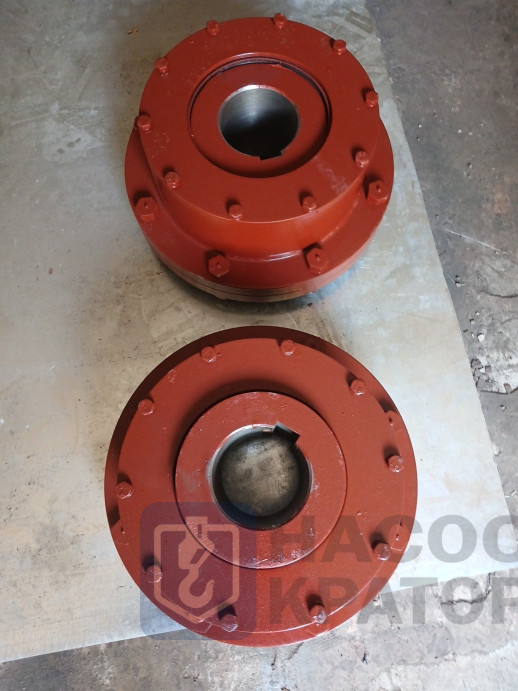

Муфта зубчатая МЗ-10

Муфта зубчатая МЗ-10 — Абсолютный предел мощности и надежности

Зубчатая муфта серии МЗ-10 (изготовленная в строгом соответствии с ГОСТ 50895-96) — это флагманский соединительный узел, представляющий собой вершину силовой инженерии в линейке приводного оборудования. Данный агрегат спроектирован для передачи феноменального крутящего момента до 100 000 Н·м и применяется в кинематических схемах мегаваттного класса, где металл работает на пределе своих физических возможностей.
ООО «Н-Кратор» поставляет оригинальные муфты МЗ-10, изготовленные из специальных легированных поковок, что гарантирует бесперебойную работу стратегически важных промышленных объектов.
Технические преимущества МЗ-10 от ООО «Н-Кратор»:

• Сверхплотная структура поковки: Корпус, обоймы и втулки изготавливаются исключительно методом горячей объемной ковки с последующим обязательным сквозным ультразвуковым контролем (УЗК). Это полностью исключает наличие внутренних макроструктурных дефектов, пор и скрытых литейных напряжений.
• Высокоточная компенсация деформаций: Выверенный бочкообразный профиль зубьев втулок эффективно нивелирует осевые, радиальные и угловые смещения массивных валов. Это критически важно при естественной упругой деформации тяжелых металлоконструкций крана под воздействием предельных многотонных грузов.
• Экстремальное упрочнение зацепления: Зубчатые венцы обойм и втулок проходят многоступенчатую термическую обработку токами высокой частоты (ТВЧ) на строго заданную глубину. Создаваемый износостойкий «панцирь» защищает профиль зуба от скалывания и смятия при жестких реверсивных пусках и аварийных торможениях.
• Герметизация экстра-класса: Массивный разъемный корпус стягивается прецизионными призонными болтами высочайшего класса прочности. Проверенная система торцевых уплотнений надежно удерживает консистентную смазку в зоне зацепления, предотвращая её центробежное вымывание и полностью блокируя попадание внутрь абразивной металлургической окалины или шахтной пыли.

Основные характеристики:

• Номинальный крутящий момент: 100000 Н·м;
• Диаметр посадочных отверстий валов: от 130 до 260...280 мм (в зависимости от исполнения втулок);
• Максимальная частота вращения: до 1600 об/мин.

Сферы применения:
Муфты МЗ-10 являются базовым стандартом для главных приводов сверхтяжелых металлургических и литейных кранов (грузоподъемностью от 320 тонн и выше), портовых перегружателей класса Super Post-Panamax, карьерных шагающих экскаваторов-драглайнов, крупных цементных и рудоразмольных мельниц, а также мощнейших прокатных станов.
Преимущества заказа в ООО «Н-Кратор»:
Мы поставляем муфты МЗ-10 как в черновом исполнении под самостоятельную проточку, так и с выполнением высокоточной чистовой расточки под цилиндрические или конические валы с пробивкой шпоночных пазов строго по вашим чертежам. Каждая единица продукции сопровождается индивидуальным техническим паспортом, протоколом ультразвукового контроля, результатами стендовых испытаний ОТК и длительной заводской гарантией.
Вам требуется модификация МЗП-10 с промежуточным валом или необходима помощь в расчете допусков и посадок под нестандартный вал тяжелого редуктора? Наши инженеры предоставят готовое техническое решение в течение рабочего дня.
