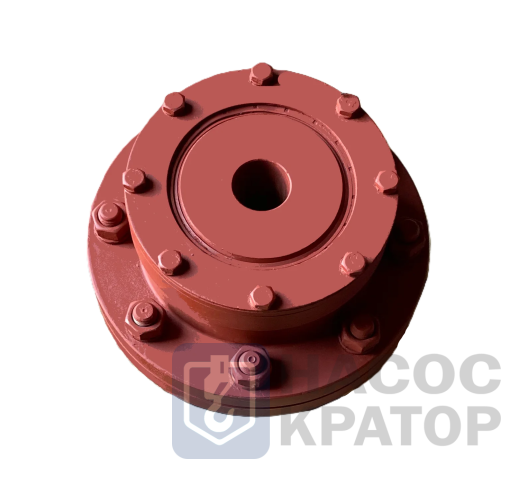

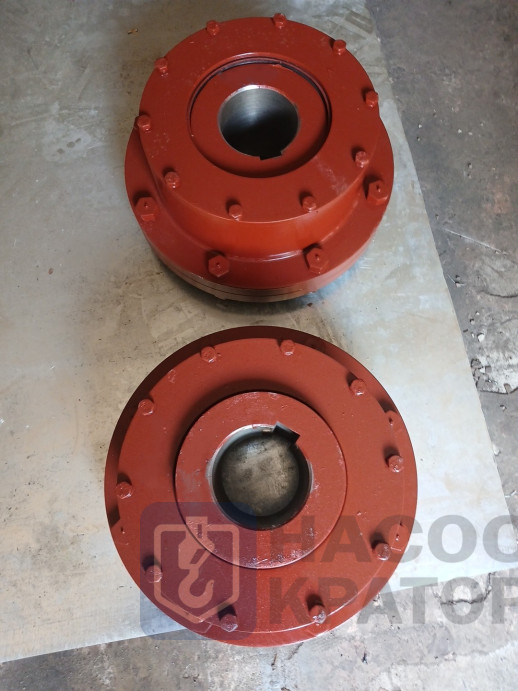

Муфта зубчатая МЗ-12

Муфта зубчатая МЗ-12 — Предельный титан промышленного привода

Зубчатая муфта серии МЗ-12 (изготовленная в строгом соответствии с ГОСТ 50895-96) возглавляет линейку сверхтяжелых соединительных устройств. Этот силовой агрегат спроектирован для передачи колоссального крутящего момента до 250 000 Н·м. Муфта МЗ-12 применяется в кинематических схемах мегаваттного класса, где стандартные узлы мгновенно разрушаются под воздействием циклопических скручивающих, динамических и реверсивных нагрузок.
ООО «Н-Кратор» поставляет оригинальные муфты МЗ-12 из специальных поковных сталей повышенной прочности, гарантируя абсолютную надежность главных приводов на стратегически важных и наукоемких промышленных объектах.
Технические преимущества МЗ-12 от ООО «Н-Кратор»:

• Сверхплотная структура кованого металла: Все элементы муфты (корпус, обоймы, втулки, фланцы) изготавливаются исключительно методом горячей объемной ковки. Обязательный сквозной ультразвуковой контроль (УЗК) полностью исключает наличие внутренних макроструктурных дефектов, пор, микротрещин и скрытых литейных напряжений.
• Высокоточная компенсация экстремальных деформаций: Прогрессивный бочкообразный профиль зубьев втулок эффективно нивелирует осевые, радиальные и угловые смещения массивных валов. Это критически важно при естественной упругой деформации тяжелых металлоконструкций крана под воздействием предельных многотонных грузов.
• Многоступенчатая закалка зацепления: Зубчатые венцы обойм и втулок проходят термическую обработку токами высокой частоты (ТВЧ) на строго заданную глубину. Создаваемый износостойкий «панцирь» защищает профиль зуба от скалывания и смятия при жестких реверсивных пусках и аварийных торможениях.
• Герметизация экстра-класса: Массивный разъемный корпус стягивается прецизионными призонными болтами высочайшего класса прочности. Проверенная система торцевых уплотнений надежно удерживает консистентную смазку в зоне зацепления, предотвращая её центробежное вымывание и полностью блокируя попадание внутрь абразивной металлургической окалины или шахтной пыли.

Основные характеристики:

• Номинальный крутящий момент: 250 000 Н·м;
• Диаметр посадочных отверстий валов: от 160 до 320...360 мм (в зависимости от исполнения втулок);
• Максимальная частота вращения: до 1200 об/мин.

Сферы применения:
Муфты МЗ-12 являются базовым стандартом для главных приводов сверхтяжелых металлургических и литейных кранов (грузоподъемностью от 500 тонн и выше), портовых перегружателей класса Super Post-Panamax, карьерных шагающих экскаваторов-драглайнов, крупных цементных и рудоразмольных мельниц, а также мощнейших прокатных станов и шахтных подъемных машин.
Преимущества заказа в ООО «Н-Кратор»:
Мы поставляем муфты МЗ-12 как в черновом исполнении под самостоятельную проточку, так и с выполнением высокоточной чистовой расточки под цилиндрические или конические валы с пробивкой шпоночных пазов строго по вашим чертежам. Каждая единица продукции сопровождается индивидуальным техническим паспортом, протоколом ультразвукового контроля, результатами стендовых испытаний ОТК и длительной заводской гарантией.
Вам требуется модификация МЗП-12 с промежуточным валом или необходима помощь в расчете допусков и посадок под нестандартный вал тяжелого редуктора? Наши инженеры предоставят готовое техническое решение в течение рабочего дня.
