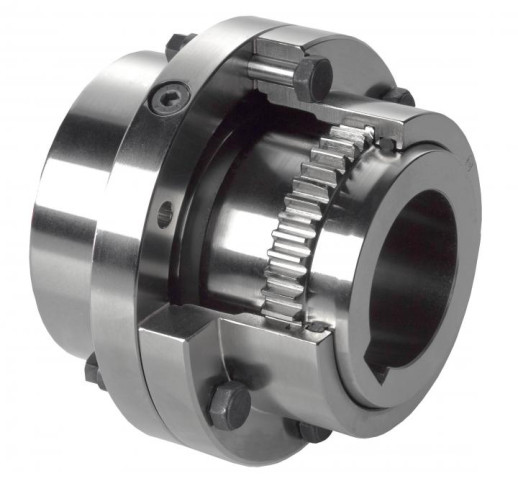

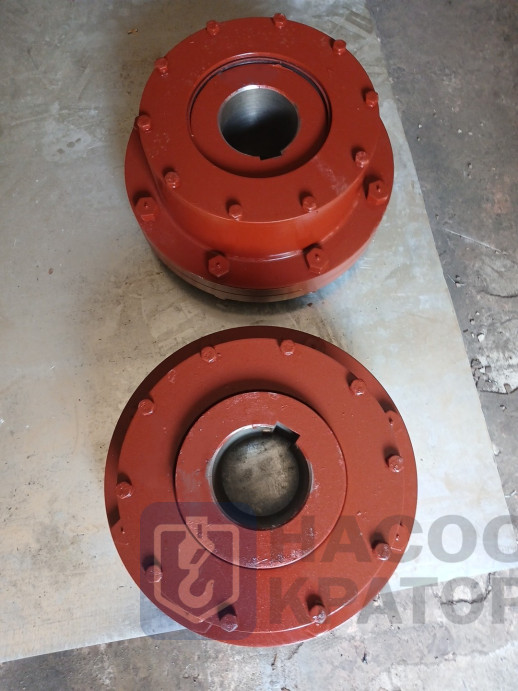

Муфта зубчатая МЗ-9 — Вершина силовой инженерии для экстремальных нагрузок
Зубчатая муфта серии МЗ-9 (изготовленная в строгом соответствии с ГОСТ 50895-96) — это один из самых мощных и крупногабаритных соединительных узлов в линейке промышленного приводного оборудования. Она спроектирована для передачи колоссального крутящего момента до 63 000 Н·м и применяется в кинематических схемах, где работа ведется на пределе механических возможностей металла.
ООО «Н-Кратор» поставляет оригинальные муфты МЗ-9 из поковок легированных сталей повышенной прочности, гарантируя абсолютную надежность главных приводов в металлургическом, горно-обогатительном и тяжелом крановом секторах.
Технические преимущества МЗ-9 от ООО «Н-Кратор»:
- Монолитная структура металла: Все элементы муфты (втулки, обоймы, фланцы) изготавливаются методом горячей объемной ковки. Обязательный сквозной ультразвуковой контроль (УЗК) исключает наличие внутренних пор, раковин, микротрещин и литейных напряжений.
- Сверхэффективная компенсация смещений: Выверенный бочкообразный профиль зубьев втулок успешно нивелирует угловые перекосы, а также радиальные и осевые смещения массивных валов. Это защищает подшипниковые опоры сопряженного оборудования от излома и преждевременного износа под воздействием колоссальных деформационных нагрузок.
- Высокоточная закалка зубьев: Зубчатые венцы обойм и втулок проходят термическую обработку токами высокой частоты (ТВЧ) на заданную глубину. Это создает износостойкий «панцирь», защищающий профиль зуба от скалывания и смятия при жестких реверсивных пусках и экстренных торможениях.
- Абсолютная герметизация силового корпуса: Тяжелый разъемный корпус стягивается прецизионными призонными болтами повышенного класса прочности. Интегрированная система уплотнений надежно удерживает консистентную смазку в зоне зацепления, предотвращая её вымывание и полностью блокируя попадание внутрь абразивной пыли, влаги или окалины.
Основные характеристики:
- Номинальный крутящий момент: 63 000 Н·м;
- Диаметр посадочных отверстий валов: от 110 до 220...240 мм (в зависимости от исполнения);
- Максимальная частота вращения: до 1900 об/мин.
Сферы применения:
Муфты МЗ-9 являются стандартом для приводов главных подъемов сверхтяжелых металлургических и литейных кранов (грузоподъемностью от 250 тонн и выше), шагающих экскаваторов, рудоразмольных мельниц, крупных приводных станций карьерных конвейерных линий и прокатных станов.
Преимущества заказа в ООО «Н-Кратор»:
Мы поставляем муфты МЗ-9 как в черновом исполнении под самостоятельную проточку, так и с выполнением высокоточной чистовой расточки под цилиндрические или конические валы с пробивкой шпоночных пазов строго по вашим чертежам. Каждый узел сопровождается индивидуальным техническим паспортом, результатами стендовых испытаний ОТК и длительной заводской гарантией.
Вам требуется модификация МЗП-9 с промежуточным валом или необходима помощь в расчете допусков и посадок под нестандартный вал тяжелого редуктора? Наши инженеры предоставят готовое техническое решение в течение рабочего дня.
ГОСТ | 5006-55 |
Крутящий момент | 3000 |
Число об. В мин | 1700 |
Наружный диаметр | 430 |
Вес | 176 кг |
