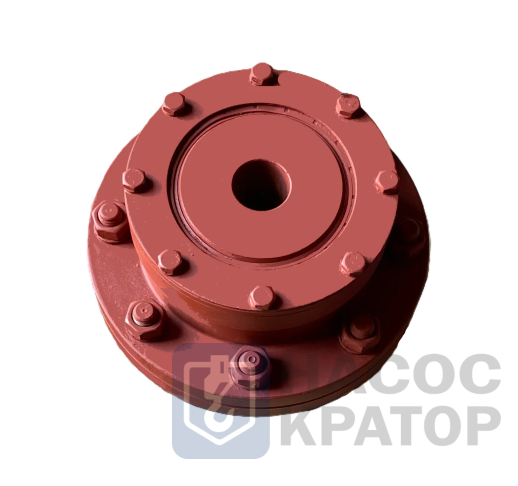

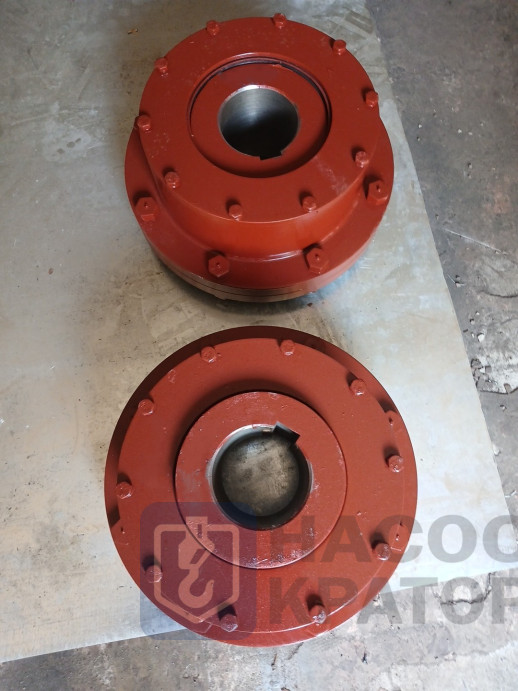

Муфта-зубчатая МЗ-18

Муфта зубчатая МЗ-18 (Специсполнение) — Предельная прочность мирового машиностроения

Зубчатая муфта серии МЗ-18 — это монументальный силовой агрегат индивидуального проектирования, созданный для работы в условиях, выходящих за рамки стандартных промышленных ГОСТов. Данный узел изготавливается строго под конкретный индустриальный проект по уникальным техническим условиям (ТУ) и прецизионным чертежам. Муфта рассчитана на передачу рекордного крутящего момента (ориентировочно от 2 500 000 до 3 200 000 Н·м и более), обеспечивая абсолютную жесткость и безопасность приводной линии сверхмощных машин.
ООО «Н-Кратор» осуществляет комплексный аудит проектной документации, расчет нагрузок и поставку муфт МЗ-18 из кованых легированных спецсталей, гарантируя безотказность работы оборудования на ключевых промышленных объектах.
Технические преимущества МЗ-18 от ООО «Н-Кратор»:

• Ультразвуковой контроль макроструктуры заготовки: Все силовые элементы муфты (обоймы, фланцы, втулки) изготавливаются методом многократной горячей объемной ковки на тяжелых прессовых комплексах. Стопроцентный сквозной УЗК-контроль на каждом этапе металлообработки гарантирует полное отсутствие внутренних пор, скрытых литейных каверн и микротрещин.
• Прецизионная компенсация геометрии валов: Индивидуальный расчет бочкообразного профиля зубьев методом конечных элементов (FEA) адаптируется под предполагаемые эксплуатационные деформации. Муфта эффективно нивелирует радиальные, угловые и осевые смещения тяжелых валов, защищая подшипниковые опоры мегаваттных редукторов от преждевременного разрушения.
• Многоступенчатое химико-термическое упрочнение: Зубчатые венцы проходят сложный цикл термообработки (глубокая цементация или нитроцементация с последующей высокоточной закалкой ТВЧ). Это формирует сверхтвердый внешний «панцирь», защищающий профиль зуба от питтинга, скалывания и сминания при экстремальных пусковых, реверсивных и ударных нагрузках.
• Герметизация экстра-класса под высокие нагрузки: Разъемный корпус стягивается прецизионными призонными болтами высочайшего класса прочности. Интегрированная многослойная система лабиринтных и торцевых уплотнений полностью исключает центробежное вымывание смазки на рабочих скоростях и защищает зону зацепления от попадания шлама, шнековой пыли или влаги.

Ориентировочные технические характеристики (согласуются строго по ТЗ):

• Номинальный крутящий момент: от 2 500 000+ Н·м;
• Диаметр посадочных отверстий валов: от 600 до 900 мм;
• Исполнение концов валов: Цилиндрическое, коническое, шлицевое или фланцевое соединение.

Сферы применения:
Муфты МЗ-18 поставляются под уникальные проекты строительства и модернизации главных приводов шагающих экскаваторов-гигантов (драглайнов типа ЭШ), уникальных козловых кранов судостроительных верфей, главных редукторов мощнейших блюмингов и слябингов металлургических комбинатов, а также сверхтяжелых мельниц самоизмельчения (ММС/МПС) на крупных горно-обогатительных комбинатах.
Инженерный сервис от ООО «Н-Кратор»:
Мы обеспечиваем полное техническое сопровождение проекта — от аудита вашего технического задания до высокоточной чистовой расточки посадочных мест на уникальных карусельных и расточных станках тяжелого класса. Изделие поставляется с индивидуальным паспортом, протоколами ультразвукового и магнитного контроля, а также расширенной заводской гарантией.
Вам необходима разработка муфты МЗ-18 в сборе с удлиненным промежуточным валом (МЗП-18) или требуется консультация главного инженера по подбору специальной высоконагруженной смазки? Свяжитесь с нашим техническим отделом для запуска вашего проекта.
