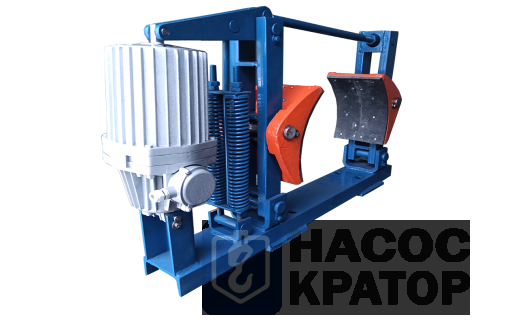

Тормоз ТКГ-200 состоит из двух основных компонентов: самого тормозного механизма (ТКГ-200) и гидротолкателя (ТЭ-25), который обеспечивает гидравлическое управление тормозом. Совместная работа этих двух элементов гарантирует надежное и плавное торможение, а также точное и быстрое растормаживание.
Основные компоненты и их функции:
- Тормоз ТКГ-200:
- Колодочный механизм: Состоит из двух тормозных колодок, которые прижимаются к тормозному шкиву, обеспечивая торможение.
- Тормозной шкив: Элемент, к которому прижимаются тормозные колодки.
- Рычажная система: Обеспечивает передачу усилия от гидротолкателя к тормозным колодкам.
- Пружина сжатия: Обеспечивает принудительное торможение при отсутствии давления в гидросистеме (нормально замкнутое состояние).
- Гидротолкатель ТЭ-25:
- Гидравлический цилиндр: Преобразует электрическую энергию в механическую, создавая усилие для разжатия тормозных колодок.
- Поршень: Перемещается под давлением рабочей жидкости, воздействуя на рычажную систему тормоза.
- Рабочая жидкость: Специальная гидравлическая жидкость, обеспечивающая передачу давления.
- Электромагнит: Управляет подачей рабочей жидкости в гидравлический цилиндр.
- Корпус: Защищает внутренние элементы толкателя от повреждений.
Принцип работы:
- Торможение: В нормальном (обесточенном) состоянии пружина сжатия прижимает тормозные колодки к тормозному шкиву, обеспечивая торможение.
- Растормаживание: При подаче напряжения на электромагнит гидротолкателя, рабочая жидкость поступает в гидравлический цилиндр, поршень перемещается и воздействует на рычажную систему тормоза, разжимая колодки и освобождая тормозной шкив.
- Отказ электропитания: При отключении электропитания или возникновении неисправности, пружина сжатия автоматически обеспечивает торможение.
Основные преимущества:
- Высокая надежность: Конструкция обеспечивает надежное и безопасное торможение.
- Эффективность: Обеспечивает быстрое и плавное торможение.
- Простота конструкции: Обеспечивает легкость обслуживания и ремонта.
- Универсальность: Подходит для широкого спектра промышленного оборудования.
- Безопасность: Автоматическое торможение при отключении электропитания.
- Долговечность: Изготовлен из качественных материалов, рассчитанных на длительный срок службы.
- Плавность растормаживания: Гидротолкатель обеспечивает плавное растормаживание, без резких рывков, снижая износ тормозных колодок и механизмов.
Купить тормоз ТКГ-200 с толкателем ТЭ-25 в “Насос-Кратор”: Качество, надежность, выгода
“Насос-Кратор” предлагает купить тормоз ТКГ-200 с электрогидротолкателем ТЭ-25 по выгодной цене. Это надежное и эффективное решение для торможения вашего промышленного оборудования.
Наши преимущества:
- Высокое качество.
- Конкурентные цены.
- Быстрая доставка.
- Надежность и долговечность.
- Профессиональное обслуживание.
Вес | 30 кг |
Номинальное напряжение, В | 380 |
Потребляемая мощность, Вт | 160 |
Диаметр тормозного шкива, мм | 200 |
Тип толкателя | ТЭ-25 |
Ход штока толкателя, мм | 32 |
Габариты | 615 x 420 x 213 мм |
Тормозной момент, Нм | 300 |
