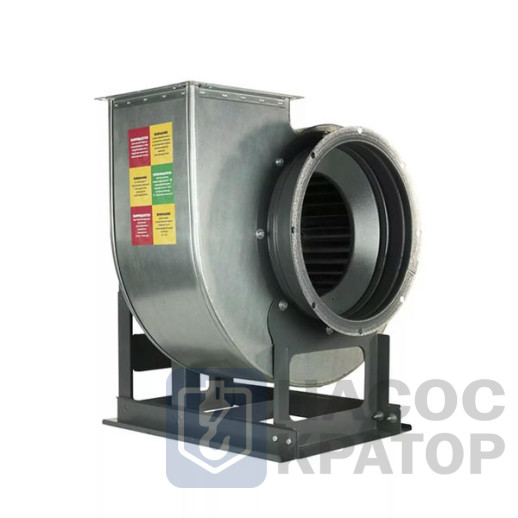

Вентилятор центробежный ВЦ 14-46 № 4 лев. 0 с дв. 5.5/1500

Представляем вам центробежный вентилятор ВЦ 14-46 № 4 лев. 0, укомплектованный электродвигателем мощностью 5,5 кВт с частотой вращения 1500 об/мин. Этот вентилятор является надежным и эффективным решением для перемещения воздуха и других невзрывоопасных газовоздушных смесей в различных промышленных и бытовых системах.

Общая информация:

• Вентилятор центробежный ВЦ 14-46 № 4:
• Тип: Центробежный (радиальный). Воздух поступает вдоль оси рабочего колеса и выбрасывается перпендикулярно оси под действием центробежной силы.
• Исполнение: ВЦ 14-46 – это обозначение типа вентилятора.
• “14”: Указывает на конструктивную особенность (например, направление лопаток рабочего колеса).
• “46”: Обозначает тип рабочего колеса.
• № 4: Номер вентилятора, соответствующий его рабочим характеристикам (диаметру рабочего колеса, расходу воздуха и напору).
• “лев. 0” (левое вращение, положение 0):
• “лев.”: Указывает на направление вращения рабочего колеса. “Левое” означает, что при взгляде со стороны двигателя рабочее колесо вращается против часовой стрелки.
• “0”: Обозначает положение улитки (корпуса вентилятора). Положение 0 соответствует положению корпуса, где выходное отверстие направлено горизонтально вправо (при взгляде со стороны двигателя, и если выход направлен вверх). Существуют различные положения улитки (0, 1, 2, 3, 4, 5, 6, 7), позволяющие адаптировать вентилятор под конкретные условия монтажа.
• Электродвигатель 5.5/1500:
• Мощность: 5,5 кВт – обеспечивает достаточную мощность для привода рабочего колеса вентилятора.
• Частота вращения: 1500 об/мин – стандартная частота для многих промышленных электродвигателей.

Назначение и области применения:

Центробежные вентиляторы ВЦ 14-46 № 4 используются для:

• Систем общеобменной вентиляции: Обеспечение притока свежего воздуха и удаления отработанного воздуха в производственных помещениях, цехах, складах, мастерских.
• Систем воздушного отопления: Для распределения нагретого воздуха.
• Систем кондиционирования: В составе установок для создания комфортного микроклимата.
• Технологических процессов: Для создания необходимого воздушного потока в различных промышленных установках (например, для сушки, охлаждения, пневмотранспорта).
• Дымоудаления: В некоторых случаях, при соответствующей модификации.

Основные характеристики (ориентировочные, могут варьироваться):

• Производительность (расход воздуха): Зависит от рабочей точки, но для № 4 может достигать нескольких тысяч кубических метров в час.
• Напор (статическое давление): В зависимости от модификации и рабочей точки, может составлять от нескольких сотен до тысячи Паскалей.
• Температура перемещаемой среды: Обычно до +80°C. Для более высоких температур требуются специальные исполнения.
• Тип перемещаемой среды: Воздух, невзрывоопасные газовоздушные смеси, не содержащие липких веществ, волокнистых материалов и пыли в концентрациях более 1 г/м3.
• Электродвигатель: 5,5 кВт, 1500 об/мин, трехфазный.

Конструктивные особенности:

• Рабочее колесо: С изогнутыми вперед лопатками. Такая конструкция обеспечивает высокую производительность при относительно низком напоре.
• Корпус (улитка): Спиральный корпус, который собирает воздух, выбрасываемый рабочим колесом, и направляет его к выходному патрубку.
• Привод: Прямой привод от электродвигателя.
• Материалы: Корпус и рабочее колесо обычно изготавливаются из углеродистой стали.

Преимущества:

• Надежность: Центробежные вентиляторы хорошо зарекомендовали себя в эксплуатации.
• Эффективность: Обеспечивают необходимый воздушный поток и напор для большинства систем вентиляции.
• Универсальность: Подходят для широкого спектра задач.
• Простота монтажа и обслуживания: Прямой привод и стандартные присоединительные размеры упрощают установку.
• Левое вращение: Позволяет организовать воздушные потоки в нужном направлении.

Комплектация:

• Вентилятор центробежный ВЦ 14-46 № 4 лев. 0 (рабочее колесо, корпус).
• Электродвигатель 5,5 кВт, 1500 об/мин.
• Опорная рама (обычно входит в состав агрегата).

Важно: При выборе вентилятора необходимо учитывать требуемые параметры воздушного потока (расход и напор) и условия эксплуатации (температура, состав среды, требования к взрывобезопасности, направление воздушного потока).

Центробежный вентилятор ВЦ 14-46 № 4 лев. 0 с электродвигателем 5.5/1500 – это надежное решение для обеспечения эффективной вентиляции и перемещения воздуха с учетом требуемого направления воздушного потока.
