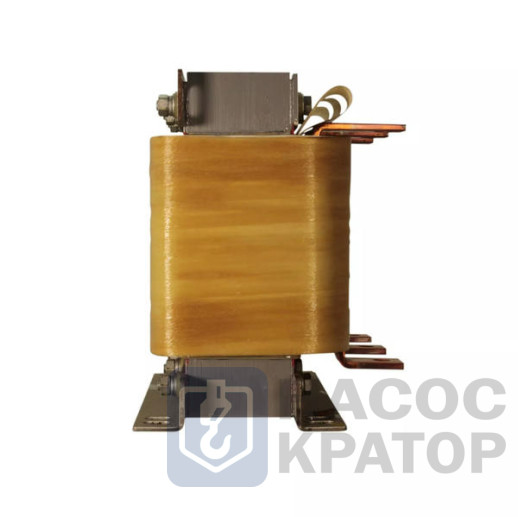

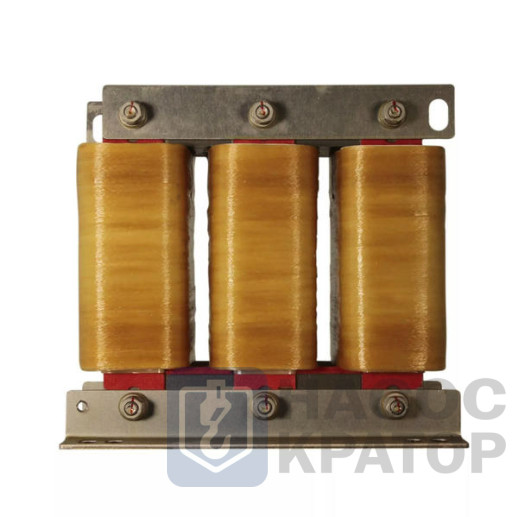

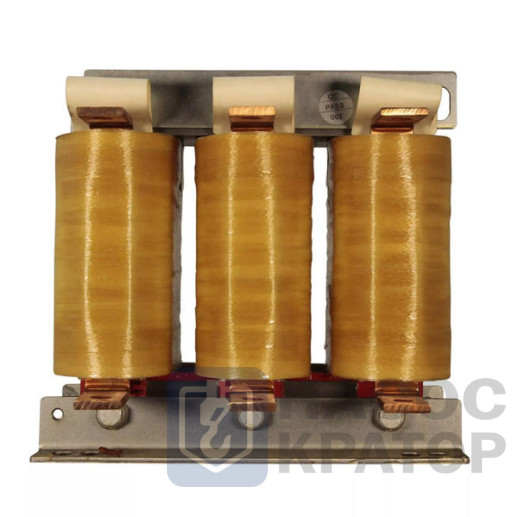

Входной дроссель ACL-SN-315 (315 кВт) – это важный компонент системы управления электродвигателем, используемый в паре с частотными преобразователями (ЧП) и устройствами плавного пуска (УПП). Его основная задача – снизить уровень электромагнитных помех, гармоник тока и напряжения, а также защитить полупроводниковые элементы ЧП от пиковых перенапряжений, возникающих при подключении двигателя к сети.
Ключевые особенности и преимущества входного дросселя ACL-SN-315:
- Назначение:
- Снижение гармоник тока: Уменьшает искажения формы синусоиды тока, потребляемого ЧП, что благоприятно сказывается на работе питающей сети и другого подключенного оборудования.
- Ограничение пусковых токов: Снижает пиковые значения тока при включении двигателя, что особенно важно для мощных двигателей, где пусковые токи могут достигать значений, в 5-7 раз превышающих номинальные.
- Подавление электромагнитных помех (ЭМП): Снижает высокочастотные помехи, излучаемые ЧП, что предотвращает сбои в работе другого чувствительного электронного оборудования.
- Защита от перенапряжений: Предотвращает повреждение полупроводниковых элементов ЧП от кратковременных скачков напряжения.
- Тип дросселя: Входной дроссель. Устанавливается на входе частотного преобразователя (или УПП) перед ним.
- Характеристики:
- ACL-SN-315: Модель дросселя.
- 315 кВт: Номинальная мощность электродвигателя. Дроссель рассчитан на работу в паре с частотным преобразователем, управляющим двигателем данной мощности. Этот параметр определяет его индуктивность и допустимый ток.
- Принцип работы: Индуктивность дросселя создает сопротивление быстрому изменению тока. При подаче питания или изменении нагрузки дроссель сглаживает резкие скачки тока и напряжения, действуя как фильтр.
- Конструкция:
- Магнитный сердечник: Обычно изготавливается из электротехнической стали с низкими потерями.
- Обмотка: Медная или алюминиевая проволока с надежной изоляцией, рассчитанная на протекание значительных токов.
- Корпус: Прочный корпус, обеспечивающий защиту и удобство монтажа.
- Преимущества:
- Увеличение срока службы ЧП и двигателя: Снижение пиковых нагрузок и помех продлевает ресурс оборудования.
- Улучшение качества электроэнергии: Снижает искажения в сети.
- Соответствие нормам: Помогает соблюсти требования стандартов по электромагнитной совместимости (ЭМС).
- Повышение стабильности работы: Снижает вероятность сбоев, вызванных помехами.
- Применение:
- Системы с частотными преобразователями: Приводы насосов, вентиляторов, конвейеров, станков.
- Системы с устройствами плавного пуска: Особенно при работе с мощными двигателями.
- Промышленные объекты, где важна стабильность работы электрооборудования.
Входной дроссель ACL-SN-315 – это надежный и эффективный фильтр, необходимый для обеспечения оптимальной работы, долговечности и защиты частотных преобразователей и электродвигателей мощностью до 315 кВт.
Мощность (кВт) | 315 |
Модель | ACL-SN |
Вес (кг) | 56 |
Габариты (ШхВхГ, м) | 0.25x0.29x0.3 |
Бренд | ESQ |
