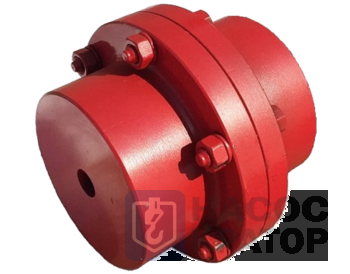

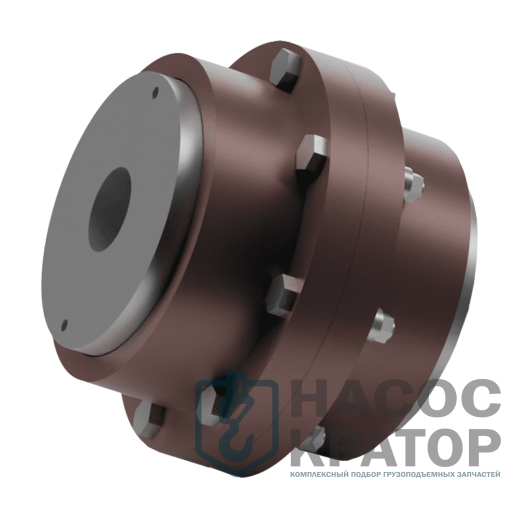

Муфта зубчатая МЗП-8

Зубчатая муфта МЗП-8 — промышленный гигант для дистанционной передачи крутящего момента

Зубчатая муфта серии МЗП-8 (изготавливается в строгом соответствии с ГОСТ 50895-96) представляет собой сверхмощный компенсирующий узел специального исполнения. Она предназначена для работы в связке с промежуточным (трансмиссионным) валом. В отличие от стандартной двухвтулочной конструкции типа МЗ, модификация МЗП-8 состоит из Эта схема незаменима в кинематических цепях, где ведущий агрегат и ведомый редуктор ООО «Н-Кратор» поставляет муфты МЗП-8 из сертифицированных стальных поковок повышенной прочности. Это гарантирует абсолютную отказоустойчивость главных приводов тяжелой карьерной, портовой и крановой техники.
Технические преимущества и особенности МЗП-8:

• Идеальная компенсация пространственных перекосов: Прогрессивный бочкообразный профиль зубьев втулки эффективно компенсирует угловые, радиальные и осевые смещения разнесенных валов. Это критически важно при неизбежной упругой деформации массивных металлоконструкций крана под воздействием многотонных рабочих нагрузок.
• Монолитная структура кованого металла: Все элементы муфты изготавливаются методом горячей объемной ковки из качественной конструкционной стали марки 45 или легированной стали 40Х. Обязательный сквозной ультразвуковой контроль (УЗК) исключает наличие внутренних пор, каверн и микротрещин.
• Сверхпрочная термическая обработка: зубчатое зацепление втулки и обоймы подвергается прецизионной закалке токами высокой частоты (ТВЧ) на заданную глубину. Создаваемый износостойкий «панцирь» защищает профиль зуба от сколов, питтинга и смятия при резких реверсивных пусках и экстренных торможениях.
• Абсолютная герметичность силового корпуса: проверенная многослойная система уплотнений надежно удерживает консистентную смазку в зоне зацепления, предотвращая ее центробежное вымывание и полностью блокируя попадание внутрь металлургической окалины или абразивной пыли.

Основные характеристики:

• Номинальный крутящий момент: 40 000 Н·м;
• Допустимый диаметр посадочных валов: от 90 до 200 мм;
• Максимальная частота вращения: до 2800 об/мин;
• Ориентировочная масса: 365 кг (в базовом черновом исполнении).

Сферы применения:
Муфты МЗП-8 являются базовым стандартом для трансмиссионных валов механизмов передвижения и главных подъемных механизмов сверхтяжелых литейных, козловых и мостовых кранов (грузоподъемностью от 100 тонн и выше). Они также востребованы в приводах шагающих экскаваторов, крупных тяговых лебедок и приводных станций магистральных конвейерных линий на горно-обогатительных комбинатах.
Комплексный сервис от ООО «Н-Кратор»:
Мы предлагаем муфты МЗП-8 как с черновой расточкой под самостоятельную обработку, так и с высокоточной чистовой расточкой под цилиндрические или конические валы с пробивкой шпоночных пазов строго по вашим чертежам. Каждая единица продукции проходит строгий контроль ОТК, комплектуется паспортом изделия и сопровождается длительной заводской гарантией.
Вам требуется поставка комплекта муфт МЗП-8 в сборе с удлиненным промежуточным валом под ваше межосевое расстояние или нужна помощь в расчете допусков и посадок? Оставьте заявку, и наши инженеры подготовят техническое решение в течение рабочего дня.
