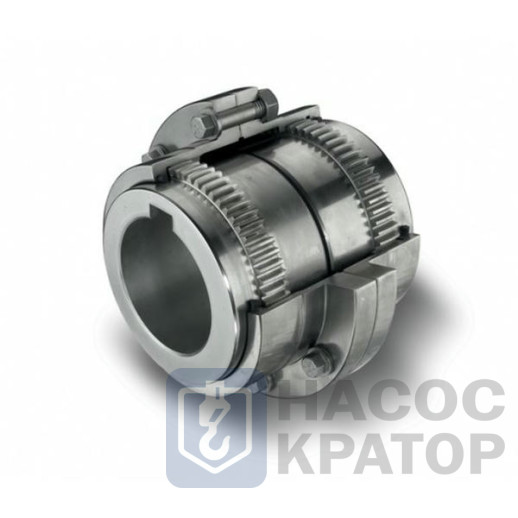

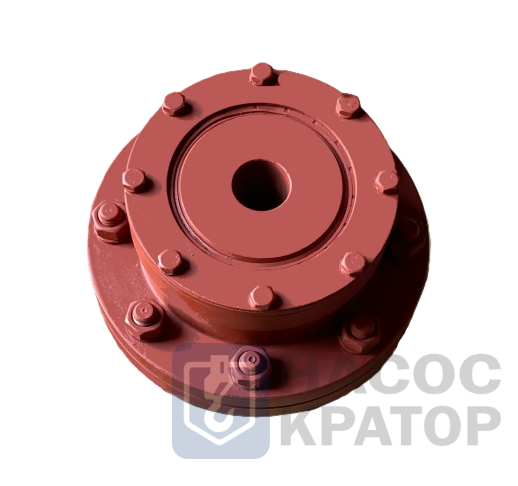

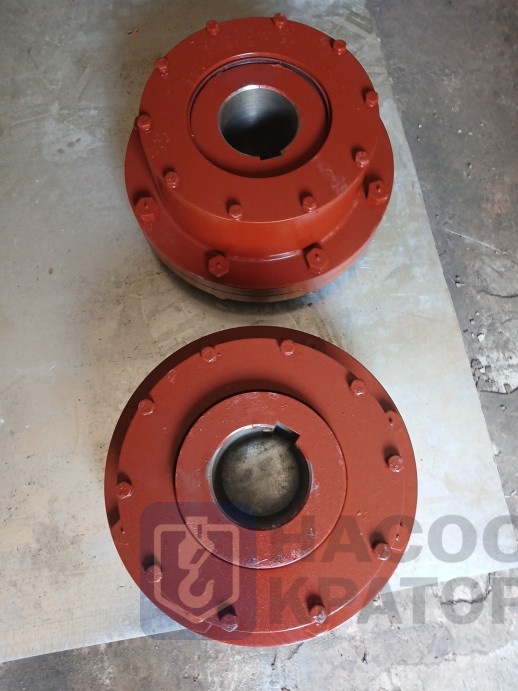

Муфта зубчатая МЗ-8 — Предельная мощность промышленного масштаба
Зубчатая муфта серии МЗ-8 (изготовленная в строгом соответствии с ГОСТ 50895-96) — это один из самых крупногабаритных и силовых соединительных узлов в линейке промышленного приводного оборудования. Она спроектирована для передачи гигантского крутящего момента до 40 000 Н·м и применяется в кинематических схемах, где работа ведется на пределе механических возможностей металла.
ООО «Н-Кратор» поставляет оригинальные муфты МЗ-8 из поковок легированных сталей повышенной прочности, гарантируя абсолютную надежность главных приводов в металлургическом, горно-обогатительном и тяжелом крановом секторах.
Технические преимущества МЗ-8 от ООО «Н-Кратор»:
- Монолитная структура металла: Все элементы муфты (втулки, обоймы, фланцы) изготавливаются методом горячей объемной ковки. Обязательный сквозной ультразвуковой контроль (УЗК) исключает наличие внутренних пор, раковин, микротрещин и литейных напряжений.
- Сверхэффективная компенсация смещений: Выверенный бочкообразный профиль зубьев втулок успешно нивелирует угловые перекосы, а также радиальные и осевые смещения массивных валов. Это защищает подшипниковые опоры сопряженного оборудования от излома и преждевременного износа под воздействием колоссальных деформационных нагрузок.
- Высокоточная закалка зубьев: Зубчатые венцы обойм и втулок проходят термическую обработку токами высокой частоты (ТВЧ) на заданную глубину. Это создает износостойкий «панцирь», защищающий профиль зуба от скалывания и смятия при жестких реверсивных пусках и экстренных торможениях.
- Абсолютная герметизация силового корпуса: Тяжелый разъемный корпус стягивается прецизионными призонными болтами повышенного класса прочности. Интегрированная система уплотнений надежно удерживает консистентную смазку в зоне зацепления, предотвращая её вымывание и полностью блокируя попадание внутрь абразивной пыли, влаги или окалины.
Основные характеристики:
- Номинальный крутящий момент: 40 000 Н·м;
- Диаметр посадочных отверстий валов: от 90 до 200...210* мм (в зависимости от исполнения);
- Максимальная частота вращения: до 2200 об/мин.
Сферы применения:
Муфты МЗ-8 являются стандартом для приводов главных подъемов сверхтяжелых металлургических и литейных кранов (грузоподъемностью от 160 тонн и выше), шагающих экскаваторов, рудоразмольных мельниц, крупных приводных станций карьерных конвейерных линий и прокатных станов.
Преимущества заказа в ООО «Н-Кратор»:
Мы поставляем муфты МЗ-8 как в черновом исполнении под самостоятельную проточку, так и с выполнением высокоточной чистовой расточки под цилиндрические или конические валы с пробивкой шпоночных пазов строго по вашим чертежам. Каждый узел сопровождается индивидуальным техническим паспортом, результатами стендовых испытаний ОТК и длительной заводской гарантией.
Вам требуется модификация МЗП-8 с промежуточным валом или необходима помощь в расчете допусков и посадок под нестандартный вал тяжелого редуктора? Наши инженеры предоставят готовое техническое решение в течение рабочего дня.
ГОСТ | 5006-55 |
Крутящий момент | 2360 |
Число об. В мин | 1900 |
Наружный диаметр | 380 |
Вес | 146 кг |
